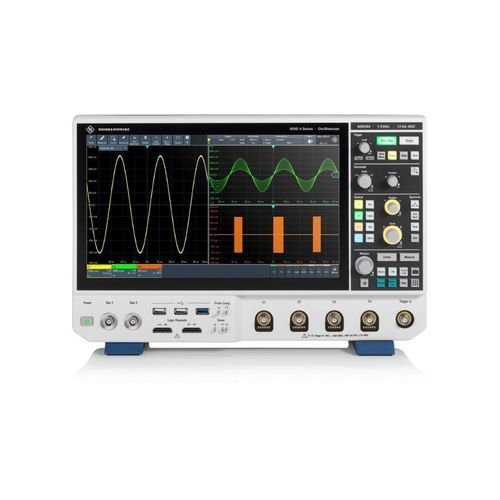

デジタルオシロスコープ R&S®MXO 4

アナログベンチトップ4 レーン

概要
R&S®MXO 4シリーズは、信号異常の迅速検出、精密な測定、先進的なスペクトル解析を目的とした次世代オシロスコープです。高いリアルタイム更新率、高い垂直分解能、深い取得メモリを13.3インチFull HD静電容量式タッチスクリーンと直感的なUIで提供します。

主な特長

• 帯域幅オプション：200 MHz～1.5 GHz
• 更新率：> 4.5百万波形／秒、スペクトル取得 最大50,000 FFT/s（最大4スペクトル）
• 垂直分解能：12ビットADC（HDモードで最大18ビット）、ENOB最大約10ビット
• 標準取得メモリ：チャネル当たり400 Mpoints（オプションで800 Mpoints interleaved）
• アナログ、スペクトル、演算に対するゾーントリガ搭載

新世代テクノロジー
MXO 4は、すべてのサンプリングレートで12ビットADCを提供し、大容量の標準メモリとタッチファーストの操作性を兼ね備えています。リアルタイム捕捉率を高め（約90%まで）、フル帯域での低レベル信号測定を可能にします。

特長と利点

• 異常検出の高速化：> 4.5M 波形／秒、最大90%のリアルタイム捕捉、自動測定（FFT、カーソル等）
• 高精度表示：全サンプリングレートでの12ビットADC、HDモードで18ビット相当、垂直分解能500 μV/divまで、オフセット ±5 V
• 長時間捕捉：チャネル当たり400 Mpoints標準、セグメントメモリ（10,000セグメント）、ヒストリーモード（10,000取得）
• 精密トリガ：感度1/10,000 div、トリガジッタ約1 ps、再アーム時間 < 21 ns、デジタルトリガフィルタとヒステリシス
• 高性能スペクトラム解析：最大約45,000 FFT/s、専用RFコントロール、ピークリストや最大/最小ホールド
• 作業効率：R&S®SmartGrid、クイックアクセスUI、リモート制御対応

用途

• 一般的な電子機器・RF試験
• 高速デジタルインターフェースのデバッグ、シリアルバスのトリガ・デコード
• パワーエレクトロニクス、車載、航空宇宙の研究開発
• EMCデバッグ、ラボ／生産試験

仕様（抜粋）

• アナログチャネル：4
• オプションのデジタルチャネル（MSO）：16
• アナログ帯域（‑3 dB）：200、350、500 MHz、1 GHz、1.5 GHz
• サンプリングレート（リアルタイム）：最大5 Gsample/s（2チャネル）、2.5 Gsample/s（4チャネル）
• 取得メモリ：標準400 Mpoints（チャネル単位 single）；オプション MXO4‑B108：800 Mpoints
• 最大更新率：> 4,500,000 波形／秒
• ディスプレイ：13.3" Full HD 静電容量式タッチスクリーン
• 寸法：414 × 279 × 162 mm；質量：約6.0 kg
