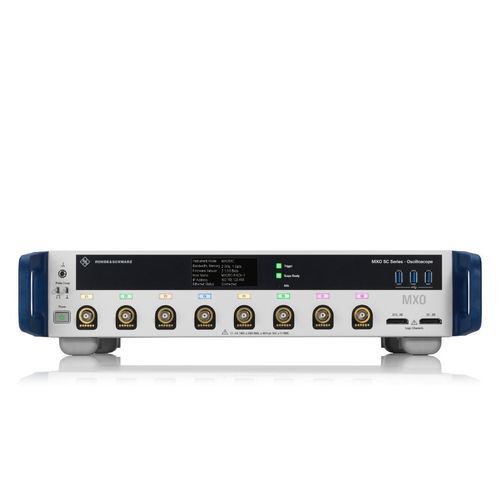

デジタルオシロスコープ R&S®MXO 5C

アナログベンチトップマルチチャンネル

概要
R&S®MXO 5Cは、MXO 5シリーズのアーキテクチャをコンパクトな2Uラック筐体に収めたオシロスコープです。4チャネルおよび8チャネルの構成で帯域幅は100 MHz～2 GHzを選択可能。大容量メモリ、高速取得、内蔵ウェブブラウザーと仮想フロントパネルによるLAN経由のリモート制御に対応します。

主な事項

• 帯域幅：4チャネル 350 MHz～2 GHz｜8チャネル 100 MHz～2 GHz
• フォームファクタ：2U（ラックマウント／積み重ね可能）
• E‑Inkディスプレイにより機器IPや状態を表示
• ゾーントリガ（アナログ・スペクトラム・演算）
• 取得性能：>4.5M波形/秒、12bit ADC、標準メモリ500 Mポイント

特徴と利点

• MXO 5の性能を2U筐体で提供
• 4または8アナログチャネル、オプションで最大16デジタル（MSO）対応
• 大容量メモリ（標準500 Mポイント、オプションで1 Gポイント）
• 高度なトリガと高感度、2チャネル時最大5 GSa/sのサンプリング
• 複数台を積み重ねてチャネル数を拡張（最大16チャネル）
• 外部フルHD表示（HDMI/DisplayPort）とUSBタッチ表示に対応
• リモート操作：Web UI、仮想フロントパネル、SCPI完全対応

提供モデル（抜粋）
R&S®MXO5C-43 | 350 MHz | 4 ch | 21,500 USD
R&S®MXO5C-45 | 500 MHz | 4 ch | 26,790 USD
R&S®MXO5C-41 | 1 GHz | 4 ch | 33,940 USD
R&S®MXO5C-42 | 2 GHz | 4 ch | 38,040 USD
R&S®MXO5C-81 | 100 MHz | 8 ch | 23,820 USD
R&S®MXO5C-82 | 200 MHz | 8 ch | 28,460 USD
R&S®MXO5C-83 | 350 MHz | 8 ch | 35,070 USD
R&S®MXO5C-85 | 500 MHz | 8 ch | 44,330 USD
R&S®MXO5C-810 | 1 GHz | 8 ch | 56,240 USD
R&S®MXO5C-820 | 2 GHz | 8 ch | 62,900 USD

ドキュメント

• 製品ブローシャ（英語）
• 仕様書（英語）

用途 / ユースケース

• 高チャネル密度のテストベンチ（2Uラック設置）
• 深いメモリを利用した時間/周波数解析
• 電力系エレクトロニクス、高速デジタルインターフェース試験、RF/スペクトル解析
• LAN／Web UI／SCPIによる遠隔計測と自動化

技術仕様（抜粋）

• アナログチャネル：4または8；MSOオプション：最大16デジタルチャネル
• アナログ帯域幅（–3 dB）：モデル依存で100 MHz～2 GHz
• サンプリング（リアルタイム）：最大5 GSa/s（2 ch）；2.5 GSa/s（4 ch）
• 取得メモリ：標準500 Mポイント；オプションで1 Gポイント（B110）
• 最大取得レート：>4,500,000 波形/秒
• 垂直分解能：HDモードで最大18ビット；ADCは12ビットネイティブ
• 外形寸法（W×H×D）：445 × 105 × 405 mm；質量：約8.7 kg（公称）
• インターフェース：前面/背面USB 3.1、GigE RJ‑45、HDMI 2.0、DisplayPort++ 1.3
