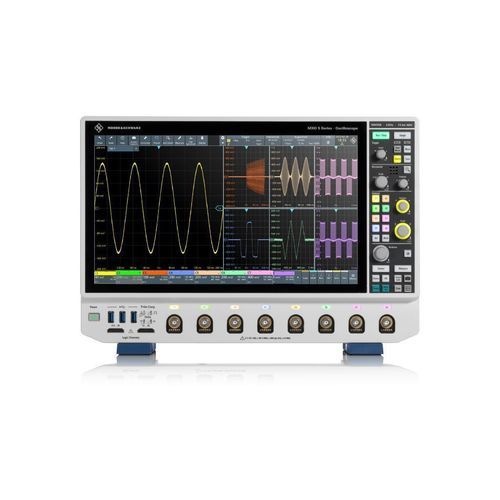

デジタルオシロスコープ R&S®MXO 5

アナログベンチトップマルチチャンネル

概要
R&S®MXO 5シリーズは、4チャネルおよび8チャネルで提供される高性能オシロスコーププラットフォームです。高い取得速度、深いメモリ、マルチスペクトラム解析機能を備え、電子システムのデバッグ、検証、量産テストを高速化します。

主な特長

• チャネル数：4または8のアナログチャネル；オプションで最大16デジタルチャネル（MSO）
• 帯域幅：機種により選択可能、最大2 GHzまで
• 取得速度：> 4.5 百万波形／秒；スペクトラム FFT 性能 > 50k FFT/s
• 垂直分解能：12ビット ADC；HDモードで最大18ビット
• 標準メモリ：チャネル当たり500 Mポイント（オプションで1 Gポイントまで拡張）

特長と利点

• 高スループット取得：8チャネル構成で > 4.5 百万 acquisitions/s を実現し、高いマルチチャネル波形レートに対応。
• 高精度な垂直測定：全サンプルレートでの12ビット ADC と HD 18ビットアーキテクチャにより高分解能・低ノイズ（約130 μV）を実現。
• 大容量キャプチャ：チャネル当たり500 Mポイント標準、セグメント／ヒストリーモードで長時間記録に対応；1 Gポイントオプションあり。
• 高度なトリガ：アナログ、スペクトラム、演算に対応するゾーントリガ；感度0.0001 div、低ジッタ、短い再アーム時間。
• マルチスペクトラム解析：同時に複数スペクトラムを表示、時間/周波数の独立制御、高速 FFT による RF/時間相関解析。

利用可能なモデル

• R&S®MXO54-350 — 4 ch, 350 MHz
• R&S®MXO54-500 — 4 ch, 500 MHz
• R&S®MXO54-1000 — 4 ch, 1 GHz
• R&S®MXO54-2000 — 4 ch, 2 GHz
• R&S®MXO58-100 — 8 ch, 100 MHz
• R&S®MXO58-500 — 8 ch, 500 MHz

ダウンロード
製品ブロシュアおよび詳細なデータシート（PDF）をメーカーサイトからダウンロードできます。

仕様 / 技術データ

• ディスプレイ：15.6インチ Full HD 静電容量式タッチスクリーン
• サンプリング：最大 5 GSa/s（2チャネル）／2.5 GSa/s（4チャネル）；補間最大 5 TSa/s
• メモリ：チャネル当たり標準 500 Mポイント；オプションで 1 Gポイント（MXO5‑B110）
• トリガ：edge、glitch、width、runt、window、zone trigger、シリアルバストリガ等
• I/O：USB 3.1 ポート、RJ‑45 GigE、HDMI 2.0、DisplayPort++ 1.3
• 外形寸法：445 × 314 × 153 mm；質量 約 9.0 kg
