特徴
- タイプ
- 信号, RF, マイクロ波, パワー
- 機能
- 計装用
- その他の特徴
- 幅広バンド式, 高出力, 調節可能
- 出力
最少: 15 W
最大: 1,000 W
- 周波
最少: 380 MHz
最大: 18,000 MHz
詳細
製品概要

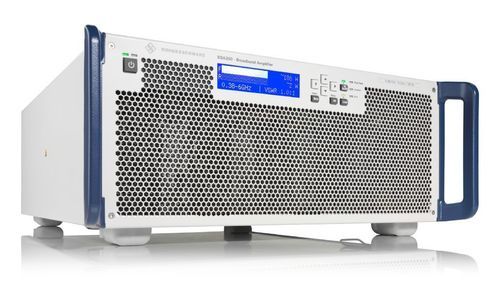

R&S®BBA300は、EMC、OTA共存テスト、製品検証、RFコンポーネント試験などのクリティカルなRF試験環境向けに設計された半導体式の超広帯域アンプファミリです。モデルにより380 MHz～18 GHzの連続周波数帯域をカバーし、構成次第でP1dB出力は最大1000 Wまで拡張可能です。プラットフォームはモジュラー設計で、シングル／デュアル／マルチバンド構成に対応します。
主なポイント
機能とメリット
優れたRF性能
380 MHz～18 GHzの広帯域増幅を提供し、出力オプションは最大1000 W。EMC帯域や一般的な無線規格（GSM、LTE、5G、WLAN、Bluetooth®、Zigbee）をカバーします。狭帯域CW信号および広帯域OFDM信号の増幅をサポート。典型的なノイズパワー密度は−110 dBm/Hz程度、高調波特性は約−25 dBcで、隣接チャネルへの漏洩を低減し良好な伝送特性を確保します。
動作点調整可能なアンプ
ソフトウェアオプションR&S®BBA300-PK1により、動作点をクラスAとクラスABの間で調整し、リニアリティ、パルス再現、最大出力または不整合許容を最適化できます。
高可用性
RF設計と保護機能により、不整合負荷下でも継続的に信頼性の高い動作が可能（最大VSWR 6:1）。定期的なバイアス電流調整で部品の経年変化を補償し稼働率を向上させます。
柔軟で構成可能
19インチプラグインユニットのモジュラー設計によりラック統合が容易。周波数レンジや出力は後から構成・拡張可能で、スイッチングオプションにより複数のアンプを組み合わせてマルチバンドシステムを構築できます。
スマート制御
役割ベースのGUIを持つモダンなソフトウェアプラットフォーム。標準イーサネットによるSCPIリモート制御対応、SNMPはオプション。オプションキーで周波数拡張、高出力モード、動作点調整などの機能を有効化できます。
利用可能なモデル（抜粋）
R&S®BBA300-CDE15 | 380 MHz - 6 GHz | 15 W
R&S®BBA300-CDE25 | 380 MHz - 6 GHz | 25 W
R&S®BBA300-CDE50 | 380 MHz - 6 GHz | 50 W
R&S®BBA300-CDE90 | 380 MHz - 6 GHz | 90 W
R&S®BBA300-CDE180 | 380 MHz - 6 GHz | 180 W
R&S®BBA300-CDE300 | 380 MHz - 6 GHz | 300 W
R&S®BBA300-DE15 | 1 GHz - 6 GHz | 15 W
R&S®BBA300-DE25 | 1 GHz - 6 GHz | 25 W
R&S®BBA300-DE50 | 1 GHz - 6 GHz | 50 W
R&S®BBA300-DE90 | 1 GHz - 6 GHz | 90 W
R&S®BBA300-DE180 | 1 GHz - 6 GHz | 180 W
R&S®BBA300-DE300 | 1 GHz - 6 GHz | 300 W
R&S®BBA300-DE500 | 1 GHz - 6 GHz | 500 W
R&S®BBA300-DE1000 | 1 GHz - 6 GHz | 1000 W
R&S®BBA300-F30 | 6 GHz - 13 GHz | 30 W
R&S®BBA300-F50 | 6 GHz - 13 GHz | 50 W
R&S®BBA300-F90 | 6 GHz - 13 GHz | 90 W
R&S®BBA300-F180 | 6 GHz - 13 GHz | 180 W
R&S®BBA300-F300 | 6 GHz - 13 GHz | 300 W
R&S®BBA300-FG30 | 6 GHz - 18 GHz | 30 W
R&S®BBA300-FG50 | 6 GHz - 18 GHz | 50 W
R&S®BBA300-FG90 | 6 GHz - 18 GHz | 90 W
R&S®BBA300-FG180 | 6 GHz - 18 GHz | 180 W
R&S®BBA300-FG300 | 6 GHz - 18 GHz | 300 W
用途
技術仕様
R&S®BBA300は、EMC、OTA共存テスト、製品検証、RFコンポーネント試験などのクリティカルなRF試験環境向けに設計された半導体式の超広帯域アンプファミリです。モデルにより380 MHz～18 GHzの連続周波数帯域をカバーし、構成次第でP1dB出力は最大1000 Wまで拡張可能です。プラットフォームはモジュラー設計で、シングル／デュアル／マルチバンド構成に対応します。
主なポイント
- 380 MHz～18 GHzまでの超広帯域にわたる連続RFスイープ
- P1dB出力（機種により）最大1000 W
- 振幅、周波数、位相、パルス、複雑なOFDM変調に対応
- 高い不整合許容（最大VSWR 6:1まで動作）
- 周波数・出力の拡張が可能な柔軟でスケーラブルな構成
機能とメリット
優れたRF性能
380 MHz～18 GHzの広帯域増幅を提供し、出力オプションは最大1000 W。EMC帯域や一般的な無線規格（GSM、LTE、5G、WLAN、Bluetooth®、Zigbee）をカバーします。狭帯域CW信号および広帯域OFDM信号の増幅をサポート。典型的なノイズパワー密度は−110 dBm/Hz程度、高調波特性は約−25 dBcで、隣接チャネルへの漏洩を低減し良好な伝送特性を確保します。
動作点調整可能なアンプ
ソフトウェアオプションR&S®BBA300-PK1により、動作点をクラスAとクラスABの間で調整し、リニアリティ、パルス再現、最大出力または不整合許容を最適化できます。
高可用性
RF設計と保護機能により、不整合負荷下でも継続的に信頼性の高い動作が可能（最大VSWR 6:1）。定期的なバイアス電流調整で部品の経年変化を補償し稼働率を向上させます。
柔軟で構成可能
19インチプラグインユニットのモジュラー設計によりラック統合が容易。周波数レンジや出力は後から構成・拡張可能で、スイッチングオプションにより複数のアンプを組み合わせてマルチバンドシステムを構築できます。
スマート制御
役割ベースのGUIを持つモダンなソフトウェアプラットフォーム。標準イーサネットによるSCPIリモート制御対応、SNMPはオプション。オプションキーで周波数拡張、高出力モード、動作点調整などの機能を有効化できます。
利用可能なモデル（抜粋）
R&S®BBA300-CDE15 | 380 MHz - 6 GHz | 15 W
R&S®BBA300-CDE25 | 380 MHz - 6 GHz | 25 W
R&S®BBA300-CDE50 | 380 MHz - 6 GHz | 50 W
R&S®BBA300-CDE90 | 380 MHz - 6 GHz | 90 W
R&S®BBA300-CDE180 | 380 MHz - 6 GHz | 180 W
R&S®BBA300-CDE300 | 380 MHz - 6 GHz | 300 W
R&S®BBA300-DE15 | 1 GHz - 6 GHz | 15 W
R&S®BBA300-DE25 | 1 GHz - 6 GHz | 25 W
R&S®BBA300-DE50 | 1 GHz - 6 GHz | 50 W
R&S®BBA300-DE90 | 1 GHz - 6 GHz | 90 W
R&S®BBA300-DE180 | 1 GHz - 6 GHz | 180 W
R&S®BBA300-DE300 | 1 GHz - 6 GHz | 300 W
R&S®BBA300-DE500 | 1 GHz - 6 GHz | 500 W
R&S®BBA300-DE1000 | 1 GHz - 6 GHz | 1000 W
R&S®BBA300-F30 | 6 GHz - 13 GHz | 30 W
R&S®BBA300-F50 | 6 GHz - 13 GHz | 50 W
R&S®BBA300-F90 | 6 GHz - 13 GHz | 90 W
R&S®BBA300-F180 | 6 GHz - 13 GHz | 180 W
R&S®BBA300-F300 | 6 GHz - 13 GHz | 300 W
R&S®BBA300-FG30 | 6 GHz - 18 GHz | 30 W
R&S®BBA300-FG50 | 6 GHz - 18 GHz | 50 W
R&S®BBA300-FG90 | 6 GHz - 18 GHz | 90 W
R&S®BBA300-FG180 | 6 GHz - 18 GHz | 180 W
R&S®BBA300-FG300 | 6 GHz - 18 GHz | 300 W
用途
- EMC試験および規格試験
- OTA共存試験およびチャンバー試験
- 製品検証および生産ライン統合
- RFコンポーネント試験、研究開発、試験所
技術仕様
- 周波数レンジ：380 MHz～18 GHz（モデル依存）
- RF出力（P1dB）：モデル依存、最大1000 W
- ノイズパワー密度：最大で−110 dBm/Hz（typ.）
- 高調波特性：typ. 約−25 dBc
- 対応変調：振幅、周波数、位相、パルス、複雑なOFDM
- 不整合許容：VSWR 6:1までフルパワー動作可能
- 制御インタフェース：Ethernet（SCPI）; SNMPはオプション; 役割ベースのGUI
- モジュール性：19"プラグインユニットのモジュラー設計; シングル/デュアル/マルチバンドで拡張可能
- 保護機能：バイアスの定期調整、インテリジェントな保護概念
- ソフトウェアオプション：動作点調整（R&S®BBA300-PK1）や他のライセンス機能
