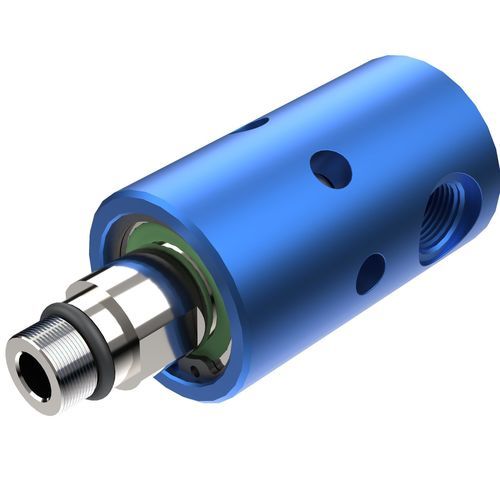

冷却流体用ロータリージョイント 105 Series精密工作機械用アルミニウム製
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- 冷却流体用
- 応用
- 工作機械用, 精密
- 素材
- アルミニウム製, ステンレススチール製
- その他の特徴
- ねじ込み, ベアリング, 漏洩防止, 高速, 軸取付け用, 片流れ, 軽量
- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 12,000 rpm
(75,398.22 rad.min-1)- 圧力
最少: 0 bar
(0 psi)最大: 105 bar
(1,523 psi)
詳細
概要
回転継手 105 Series は、CNC工作機械および立形マシニングセンタでの冷却液供給用に設計されています。冷却液として使用されるホウ素含有の油水に対応し、回転する主軸への連続した流体供給と優れたシール性能を両立します。
主な特長
ドキュメント
105 カタログページ（PDF）を利用可能。
技術仕様
回転継手 105 Series は、CNC工作機械および立形マシニングセンタでの冷却液供給用に設計されています。冷却液として使用されるホウ素含有の油水に対応し、回転する主軸への連続した流体供給と優れたシール性能を両立します。
主な特長
- CNC工作機械および立形マシニングセンタ向けに設計
- ホウ素含有の油水の通過用回転継手
- 組立が容易で、高回転（最大8000回転/分）に対応
- 排水孔および複数のねじオプション（メートル、BSP、NPT、UNFなど）
- 封止部材に炭化ケイ素を採用し、シール性能を向上
- 検査・組み込み用の3Dモデルを提供
ドキュメント
105 カタログページ（PDF）を利用可能。
技術仕様
- 媒体種別：冷却液（ホウ素含有の油水）
- 最大回転数：8000 回転/分
- 最大圧力：40 Bar
- 最大温度：70 °C
- ロータサイズ：Metric 16x1,5 LH および Metric 16x1,5 RH
- 接続タイプ：メートルねじ
