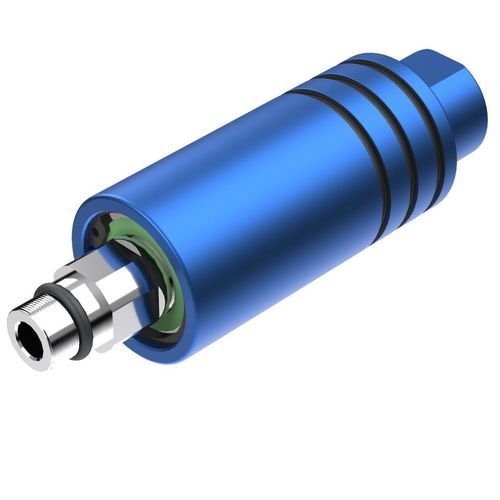

冷却流体用ロータリージョイント 130 series精密回転テーブル用工作機械用
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- 冷却流体用
- 応用
- 工作機械用, 低圧, 精密, 回転テーブル用
- 素材
- アルミニウム製, ステンレススチール製
- その他の特徴
- 放射性, ねじ込み, カスタム, ベアリング, 高速, 軸取付け用, 漏洩防止, 片流れ, 軽量
- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 8,000 rpm
(50,265.48 rad.min-1)- 圧力
最少: 0 bar
(0 psi)最大: 40 bar
(580 psi)
詳細
概要
CNC工作機械および縦型マシニングセンタでのボロン含有の油性冷却液通路用に設計された回転継手です。フルボアの流体搬送を提供し、詳細確認用の3Dビューが利用可能です。
主な特長
技術データ
用途と仕様
CNC工作機械および縦型マシニングセンタでのボロン含有の油性冷却液通路用に設計された回転継手です。フルボアの流体搬送を提供し、詳細確認用の3Dビューが利用可能です。
主な特長
- ボロン含有油性冷却液用の回転継手（CNC・縦型マシニングセンタ向け）
- 冷却液の途切れない供給を維持するフルキャパシティ流体搬送
- 耐摩耗性と化学的互換性に優れた炭化ケイ素（SiC）シール部品
- 作業環境に適した防食処理を施したアルミニウム製ボディ
- 組立・メンテナンスが容易な設計
技術データ
- 媒体: 冷却液（ボロン含有の油性）
- 最大回転数: 8000 回転/分
- 最大圧力: 40 bar
- 最大温度: 70 °C
- ロータサイズ: メートルねじ 16x1.5 LH および 16x1.5 RH
- 接続タイプ: メートルねじ
用途と仕様
- CNC工作機械および縦型マシニングセンタでのボロン含有油性冷却液の循環を目的
- 高速加工での連続冷却液供給に対応
- 冷却液の化学性および作業環境との互換性を考慮した材料選定（SiCシール、アルミボディ）
- 動作限界: 最大8000回転/分、40 bar、70 °C — 組込前にシステム互換性を確認してください
- メートル規格の機械的インターフェースにより取り付けが容易
