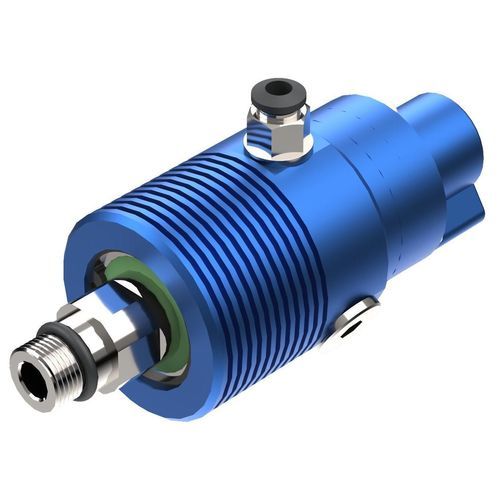

冷却流体用ロータリージョイント 125 series精密回転テーブル用工作機械用
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- 冷却流体用
- 応用
- 工作機械用, 低圧, 精密, 回転テーブル用
- 素材
- アルミニウム製, ステンレススチール製
- その他の特徴
- ねじ込み, 放射性, ベアリング, 漏洩防止, 高速, 軸取付け用, 片流れ, 軽量
- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 20,000 rpm
(125,663.71 rad.min-1)- 圧力
最少: 0 bar
(0 psi)最大: 70 bar
(1,015 psi)
詳細
製品概要
CNC旋盤および垂直マシニングセンタ向けに、ホウ素含有の油性水冷却液の通過用に設計された回転継手。スピンドルや回転インターフェースでの全流量通過に対応。アルミニウムの防食ボディとシリコンカーバイド製のシール要素を採用し、油性水冷却液との適合性を確保しています。
主な特長
技術データ
仕様 / 技術仕様
CNC旋盤および垂直マシニングセンタ向けに、ホウ素含有の油性水冷却液の通過用に設計された回転継手。スピンドルや回転インターフェースでの全流量通過に対応。アルミニウムの防食ボディとシリコンカーバイド製のシール要素を採用し、油性水冷却液との適合性を確保しています。
主な特長
- ホウ素含有の油性水冷却液用回転継手
- フルキャパシティの流体伝達（全通径）
- シリコンカーバイド製シール要素
- 防食アルミニウムボディ
- ねじオプション：特殊ねじ対応、BSP、NPT、UNFはオプション
- 排水孔付き
- 組立が容易
技術データ
- 媒体タイプ：冷却液（ホウ素含有の油性水）
- 最大回転数：15000 rpm
- 最大圧力：60 Bar
- 最大温度：70 °C
- ロータサイズ：メトリック16×1.5（LHおよびRH）
- 接続タイプ：メトリック
仕様 / 技術仕様
- 用途：CNC機械および垂直マシニングセンタ向け；ホウ素含有の油性水の通過用回転継手
- 流体適合性：ホウ素含有の油性水 / 冷却液
- シール材質：シリコンカーバイド製シール要素
- ボディ材質：アルミニウム（防食）
- ねじオプション：特殊ねじ対応；BSP、NPT、UNFはオプション
- 機能：フルキャパシティの流体伝達；排水孔；組立容易
- 稼働限界：最大15000 rpm、最大60 Bar、最大70 °C
- 提供ロータサイズ：メトリック16×1.5（LHおよびRH）
