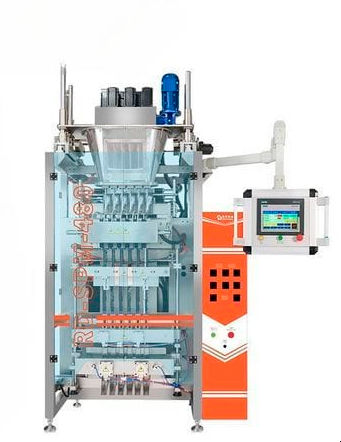

自動包装機 RD-SPM-480

連続フィルム縦型

概要
三方シールサシェ充填機 RD-SPM-480 は、多列対応の高速度サシェ／スティック包装用垂直成形充填シール（VFFS）システムです。6レーン構成を例示しており、10〜16レーンのマルチライン構成へ拡張可能です。粉体、顆粒、液体を取り扱い、サーボ制御による高精度な投薬と省スペースな垂直設計が、医薬品、食品、化粧品、化学品用途に適しています。

主な用途

• 食品・飲料：シングルサーブのコーヒースティック、スパイスサシェ、シュガーパケット。
• 医薬品：粉末薬の分包、電解質サプリメント。
• 化学品：洗剤サンプル、農薬用スティックパック。
• 化粧品：スキンケア・ヘアケア向けの単回使用粉末ポーション。

製品概要
サーボ制御とスクリュー／容積式供給を備えた多列VFFSサシェ／スティック包装機で、高精度充填を実現します。記載されている精度は±0.2 g、特定構成では±0.1%の投薬精度が示されています。レーン数や製品特性により最大で240スティック/分の処理能力例が示されています。RD-SPM-480は6レーン構成の例であり、より多くの同期レーン構成により出力を増加させることが可能です。

仕様（ハイライト）
衛生設計：IP65相当のステンレス製構造、GMP/FDA適合参照あり。
金型・フォーマット範囲：20種以上のスティックサイズに対応するクイックチェンジ金型（10×50 mm〜25×200 mm）。
省エネ：従来のスティックパック機に比べ圧縮空気消費を最大30%削減。

表：主な数値仕様
製品名 — Multi-lines Stick Powder Packaging Machine
最大フィルム幅 — 480 mm
能力 — レーン当たり30–40サイクル/分
電力 — 9.5 kW
騒音 — <65 dBA

主な機能とプロセスフロー

• フィルム搬送・成形：ロール供給のラミネートフィルムを成形カラーとサーモフォーミングジョーで複数レーンの垂直チューブに成形。
• 精密充填：サーボ駆動のスクリュー／オーガ充填器が0.5 ml〜50 mlを供給し、付着性粉体向けの詰まり防止機構を備える。
• シール・カット：縦シールと横シールで密閉されたサシェを形成し、ヒートナイフ、ギザ刃、コールドカットなどで分離。
• 出力整列：完成サシェをトレイやコンベアへ排出し、ビジョンガイドで下流工程へ整列。
• オプション：高解像度のプリント位置合わせ、コーディング（サーマルトランスファー、インクジェット）、ビジョン検査。

主要部品（一覧）

• フィルムアンワインドと張力制御
• 成形ステーション／成形カラー
• サーボ給送／サーボ駆動オーガ充填器
• シールステーション（縦・横）
• サーボカッター
• PLC制御（Siemens PLC 記載）およびレジストレーション／ビジョンセンサー

利点

• 巻取フィルムでの連続運転により、予備袋方式に比べ停止を削減。
• 柔軟なパウチ形式：金型交換で三方シール／四方シールに対応。
• 幅広いフィルム適合性：PET/PE、OPP/CPP、Alu/PE、ラミネートフィルム。
• 多様な製品適用：粉体、顆粒、液体、ペースト、固形物。
• 高自動化：成形、充填、シール、コーディング、カット、排出を統合し、上流・下流設備との統合が容易。

制約

• 非常に長い、重い、壊れやすい、または極端に不規則な形状の製品は、成形や充填時に詰まりやすく適さない場合がある。
• フォーマット変更は成形カラーの交換と熟練した作業者を必要とする。
• 手動または半自動機に比べ初期投資が高くなる。
• 性能はフィルムロールの安定した品質と正確な位置決めに依存する。

特性／技術仕様

• モデル例：RD-SPM-480（6レーン構成）。
• レーン構成：6レーン（RD-SPM-480）から10–16レーンの同期構成。
• 公称出力：レーン数と製品により最大240スティック/分。
• 計量精度：±0.2 g（テキスト）、特定構成で±0.1%。
• 対応スティックサイズ：10×50 mm〜25×200 mm、20種以上の金型対応。
• 最大フィルム幅：480 mm。
• レーン当たり能力：30–40サイクル/分。
• 電力：9.5 kW。
• 騒音レベル：<65 dBA。
• 構造：衛生的ステンレス製、IP65、GMP/FDA参照。
• 充填範囲：0.5 ml〜50 ml。
• 制御：サーボ駆動、Siemens PLC 記載、光学レジストレーションセンサー。
