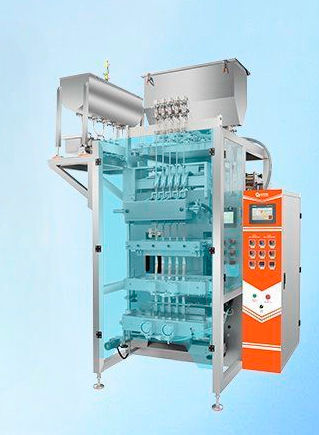

自動包装機 RD-SPM-400

連続動作式縦型液体

製品概要
この液体スティック用の垂直成形充填シール機（VFFS）は、フレキシブルフィルムのロールから個別のサシェを成形・充填・封止します。うがい薬、ソース、飲料、パーソナルケア製品などの液体を、選択可能なポンプシステムで計量してスティックサシェに充填します。PLC制御とサーボ同期により、フィルム供給、充填、シールの連動を確保し連続自動運転を実現します。

仕様概要
能力：レーンあたり30～40サイクル/分、最大40包/レーン/分。うがい薬、香水サンプル、ワンショットクリーム、各種食品・医薬品用液体に対応します。

動作原理

• フィルム巻き取りと成形：ロールフィルムを成形カラーに通し、充填管の周りにチューブ状に成形します。
• 縦シール：縦シールジャーで連続した縦方向のシールを形成します。
• 底部シールと充填：底部の水平シールを行い、ポンプで開いたポーチに液体を計量充填します。アンチドリップや逆吸引ノズルで滴下を防止します。
• 上部シールとカット：上部の水平シールでサシェを閉止し、内蔵カッターで個袋に切断します。テアノッチはオプションです。
• 製品排出：完成したサシェはコンベアで排出、またはカウントシステムで回収され後工程へ送られます。

主な特徴

• 高精度充填：サーボ駆動のピストン/プランジャー、パーistaltic（パーistaltic表記は英語由来）、またはセラミックポンプの選択肢で正確に計量。
• アンチドリップノズル：逆吸引バルブ等によりシールの保持と汚染防止を実現。
• 複数のシール方式：バックシール、三方シール、四方シールに対応し外観と強度要件を満たします。
• PLC制御とサーボ同期により、高速で安定した運転と正確なフィルム供給・充填の同期を実現。

適用分野

• 食品・飲料：ケチャップ、はちみつ、ジュース、ドレッシング、液体コーヒー、牛乳 — 使い切りのポーション、利便性とポーション管理。
• パーソナルケア：シャンプー、ボディソープ、コンディショナー、ウェットワイプ用溶液、香水サンプル — トラベルキット、ホテルアメニティ、サンプル配布。
• 医薬・ヘルスケア：経口液、シロップ、点眼薬、うがい薬 — 精密な投与、滅菌対応オプション、GMP準拠。
• 産業・化学：潤滑剤、接着剤、洗浄剤、農業用薬品 — 少量包装、廃棄削減、安全な取り扱い。

充填精度と影響因子

• 典型精度：標準機で±0.5%〜±1%；高精度仕様（セラミック/ピストンポンプ）では±0.1%まで。
• 影響因子：液体の粘度、温度安定性、ポンプ特性とメンテナンス、ノズル設計とアンチドリップ対策、環境条件。

ポンプ選定の指針

• パーistalticポンプ：低～中粘度や粒子含有液に適する。流体はチューブのみと接触するため衛生的。チューブは消耗品。
• ピストン/プランジャーポンプ：中～高粘度液及び高速生産に適する。高精度と高圧能力を持つ。
• セラミックポンプ：高付加価値、腐食性、研磨性あるいは滅菌が必要な製品に推奨。高耐摩耗性と最高精度を提供するが初期コストは高い。

追加機能要素

• スティック形状用のカスタム成形カラーとマルチレーン対応。
• フィルム給送と充填用のサーボ駆動による高精度制御。
• オプション：粘性流体用加熱、セラミックポンプのSIP対応、析出防止ジャケット、インライン検査センサー。

技術仕様

• モデル参照：RD-SPM-400。
• 製品群注記：マルチライン・スティック包装構成。
• 能力/速度：レーンあたり30–40サイクル/分；最大40包/レーン/分。
• 最大フィルム幅：480 mm。
• 電力：9.5 kW。
• 騒音：<65 dBA。
• 充填精度：セラミックピストンポンプで最大±0.1%；通常±0.5%–±1%。
• ポンプオプション：パーistaltic、ピストン/プランジャー、セラミックピストン。
• シール方式：バックシール、三方、四方シール。
• アンチドリップ：アンチドリップバルブまたは逆吸引装置付き充填ノズル。
• 制御：フィルム供給と充填を同期させるPLCとサーボ駆動。
