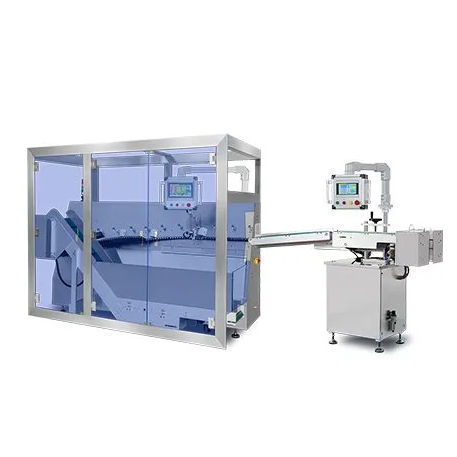

食品産業用選別機 RD-SS-450Pro

製薬産業用産業用光学

製品概要
RD-SS-450Proは、フルサーボ駆動のサシェ（小袋）仕分け・非接触計数機で、フロア間搬送や一次・二次ライン間の狭小スペースなどのレイアウト課題を解決し、カートナー等の下流設備とシームレスに統合できる出力方向の設定が可能です。

性能のハイライト
最大処理能力：最大450包/分。11台のダイレクトドライブサーボモータとマルチ軸モーションコントローラを採用し、精密で滑らかな搬送を実現。光電センサによるリアルタイムフィードバックを基本装備し、オプションでマシンビジョンによる姿勢補正・品質検査が可能です。

動作方法

• 広口かつ低傾斜のホッパーから低速ベルトで優しく蓄積し、渋滞や製品変形を抑制
• ローラープラットフォームで高速仕分けを行い、複数のサーボが速度・方向・摩擦を制御して袋を分離・再配向
• エンコーダフィードバック付きのサーボ駆動同期ベルトで個々を加減速し、均一な間隔を確保
• 光電センサによる非接触高速計数を実施し、下流装置と同期して無圧搬送を実現

主な利点 / 設計特徴

• 給送・仕分け・排出を同期させる11台のダイレクトドライブサーボと高精度モーションコントローラ
• リアルタイムの光電検出フィードバックにより二重投入／重なりを最小化（確率 < 0.009%）
• 粉じん対策・帯電防止仕様のローラーにより滑りや印字跡を低減
• HMIで設定可能な排出モード：水平搬送、垂直向き、バッチ積み
• EtherCATやPROFINET等のフィールドバスやI/Oに対応し、上流・下流設備およびMESとの同期・データ連携が可能

代表的な用途

• 医薬品：ブリスター、粉末／顆粒入りサシェ
• 食品：調味料パック、ソースサシェ、スナック袋
• パーソナルケア・化粧品：サンプルサシェ、ウェットワイプパック
• 医療・産業：滅菌バッグ、診断キット、小型工業用パケット

表：主要データ
適用例：ブリスター等を含むハード/ソフトバッグやサシェ類
袋サイズ条件：長さ ≤ 185 mm、幅 ≤ 110 mm
精度：>99.97%
重量：1000 kg
寸法：3,840 x 1,060 x 1,700 mm

特徴 / 技術仕様

• 型式：RD-SS-450Pro
• 処理能力：最大450包/分
• サーボシステム：11台のダイレクトドライブサーボモータ；高精度マルチ軸サーボ制御システム
• 計数：高精度非接触計数用光電センサ；姿勢検出用マシンビジョンはオプション
• 精度：>99.97%
• 二重投入／重なり確率：< 0.009%
• 対応袋サイズ：長さ ≤ 185 mm、幅 ≤ 110 mm
• 出力向き：水平搬送、垂直向き、バッチ積み（HMIで設定）
• 重量：1000 kg
• 外形寸法：3,840 x 1,060 x 1,700 mm
• 搬送機能：粉じん対策・帯電防止ローラー、優しい蓄積ホッパー、エンコーダ付きサーボ駆動同期ベルト
• インテグレーション：上流のレベルセンサおよびI/O信号；サーボフォローと高速フィールドバスによる下流同期；生産／計数データをMES／ライン系へ送信可能
• 保証：3年保証、部品1年無料
