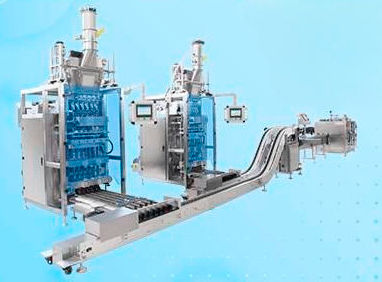

トップローディングカートナー RD-SCL-320W

高速サーボドライブ連続動作式

概要
フォームフィルシール（ストリップ／スティック）ユニットとカートナーを統合したマルチレーンのスティックカートニング包装ライン。複数のストリップを成形・充填（粉末、顆粒、液体）・封止・カットし、同期搬送で計数・搬送してカートナーに投入し、ブランクに挿入して最終閉鎖を行います。

処理フロー
フォームフィルシールは複数レーンのスティックを同時に成形し、サーボ制御により正確なタイミングとインデックスを実現します。充填済みストリップは整列・計数・必要に応じて積層され、同期搬送およびバケット/トランスファーコンベアでカートナーへ搬送されます。カートニング工程ではマガジンからブランクを立ち上げ、スティックを投入してカートンを閉じ、シールして完成品を出荷します。

仕様（概要）
レーン当たり最大40サシェ/分、カートン最大320箱/分（ライン依存）。粉末、顆粒、液体に対応。最大フィルム幅480 mm。

技術仕様（表）
型式：RD-SCL-320W
スティックカートナー フィルム最大幅：480 mm
スティックカートナー生産能力：最大240袋/分（カートナー構成による）
カートナー能力：最大320箱/分
カートン寸法範囲：L 70–180 mm；W 35–80 mm；H 14–50 mm
カートン板紙重量：250–360 g/m²
制御：Siemens PLCおよび同期動作用フルサーボ駆動

液体充填精度
充填量 / 精度：
2 ml超 — ≤ ±1%
1–2 ml — ≤ ±1.5%
0.5–1 ml — ≤ ±2.5%

主な特徴

• 複数列の成形、搬送、カートニングを同期させるフルサーボ駆動により、正確なタイミングと間隔を維持します。
• インテリジェントな搬送・把持・積層機構による柔軟な資材ハンドリングで、カートナーのホッパーへの精確な供給を行います。
• インライン検査と排出：重量検査またはビジョン検査を統合し、包装重量やシール品質をリアルタイムで監視し、不良パックを自動排除します。

主要部品

• イージーティアカッター
• ロングオーガ給送
• トランスファーデバイス / 同期コンベア
• スティック仕分けプラットフォーム
• 二重層給送 / 積載機構

仕様 / 技術データ

• 型式：RD-SCL-320W
• 全体参考スループット：レーン当たり最大40サシェ/分、最大320箱/分（ライン依存）
• スティックカートナー フィルム幅：最大480 mm
• スティックカートナー生産能力：最大240袋/分
• カートナー能力：最大320箱/分
• カートン寸法範囲：L 70–180 mm；W 35–80 mm；H 14–50 mm
• カートン板紙重量：250–360 g/m²
• 充填精度（液体）：>2 ml ≤ ±1%；1–2 ml ≤ ±1.5%；0.5–1 ml ≤ ±2.5%
• 材質対応：粉末、顆粒、液体
• 制御システム：Siemens PLCおよび重要動作用フルサーボ駆動
