オーディオ/ビデオ電力ケーブル SABIX® R flex Data IQ DVI Dual-Link

データ用低発煙性耐油性

製品
SABIX® R flex Data IQ DVI Dual-Link — 高解像度映像伝送および高データレート差動信号向けに設計された鉄道車両用デジタル信号・データケーブルです。

用途
SABIX® R flex Data IQ DVI Dual-Linkは、鉄道車両における高解像度映像伝送のために特別に開発されたデジタル信号・データケーブルです。旅客案内システム、車内ディスプレイ、監視カメラ、インフォテインメントなどの高データレート用途に対応し、差動高速信号の安定した伝送を実現します。本ケーブルはEN 45545-2の防火要件R15（EL1A）およびR16（EL1B）をHL1およびHL2のハザードレベルで満たします。100 Ω ± 10 %の定義された特性インピーダンス、アルミ箔と錫めっき銅編組による効果的な全体シールド、ハロゲンフリーのSABIX®材料技術により、厳しい電磁的および機械的条件下でも信頼性の高い信号伝送を確保します。

主な特長

• ハロゲンフリー
• 不燃性伝播なし
• 難燃性および自己消火性
• UN/ECE R118に準拠した難燃性
• EN 45545-2（R15 EL1A、R16 EL1B）によりHL1〜HL2を満たす
• 低い発煙性
• 毒性試験済み
• 腐食抑制
• 油・燃料耐性
• 狭小スペースに適した柔軟性
• 機械的応力に強い
• 優れた伝送特性
• PFASフリー

構造

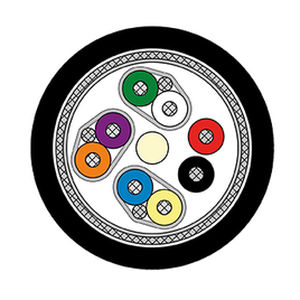

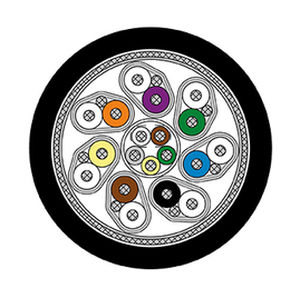

寸法：7 x (2 x 28 AWG)ST + 5 x 28 AWG
導体：錫めっき銅撚線、細線
絶縁：特殊SABIX®
色分け：図面に準拠
撚り合わせ：図面に準拠
シールド：アルミ箔および錫めっき銅編組
外護套材質：特殊SABIX®
外護套色：黒（RAL 9005に類似）

技術データ
品番：6650-0001
最大動作電圧：最大 90 V
電圧（UL）：300 V
耐電圧試験：芯/芯：2000 V；芯/シールド：2000 V
最小曲げ半径：固定配線：4 x d；可動用途：12 x d
使用温度範囲：UL：最大 +75 °C；固定配線：-50/+90 °C；可動用途：-40/+90 °C
ハロゲンフリー：EN 50306-1 + EN 50264-1に準拠。HCl発生 ≤ 0.5 %（IEC 60754-1）。pH値 ≥ 4.3、導電率 ≤ 10.0 µS/mm（IEC 60754-2）。フッ素含有量 ≤ 0.1 %（IEC 60684-2）
耐火性能：IEC 60332-3-25 + VDE 0482-332-3-25およびEN 50305 + VDE 0260-305（9.1.2）に基づく不燃伝播無し；IEC 60332-1-2 + VDE 0482-332-1-2に基づく難燃・自己消火性；ISO 6722（UN/ECE R118）に基づく難燃性
発煙密度：IEC 61034 + VDE 0482-1034に準拠
毒性：EN 50305 + VDE 0260-305に準拠
油・燃料耐性：EN 50264-1 + VDE 0260-264-1に準拠
特性インピーダンス：100 Ω ± 10 Ω
柔軟性：良好
耐候性：良好
用途：DVI Dual-Link用途に適合
有害物質の不使用：EUのRoHS指令に準拠

寸法（例示品）
品番：L66500001
寸法：7 x (2 x 28 AWG)ST + 5 x 28 AWG
外径：約 8.6 mm / 最大 8.9 mm
銅量：49.7 kg/km
ケーブル重量 ≈：98 kg/km
注：その他の寸法および色はご要望により対応可能です。

マーキング例
マーキング例：SAB BRÖCKSKES · D-VIERSEN · SABIX® R flex Data IQ 7x(2x28AWG)ST+5x28AWG DVI Dual-Link L6650-0001 UL AWM Style 21080 75°C 300V CE

特性 / 技術仕様

• 鉄道車両向けに設計され、EN 45545-2（R15 EL1A、R16 EL1B）によりHL1およびHL2に適合
• 特性インピーダンス：100 Ω ± 10 Ω、差動高速信号に適合
• 全体シールド：アルミ箔＋錫めっき銅編組によるEMI保護
• ハロゲンフリーのSABIX®絶縁および外護套：低HCl、低導電率、定義されたpH
• 温度範囲：固定：-50/+90 °C；可動：-40/+90 °C；UL評価は最大 +75 °C
• 芯/芯および芯/シールドの耐電圧試験：2000 V
• 機械的特性：良好な柔軟性、機械的応力に耐える、狭小設置に適合
• 化学的耐性：油・燃料に耐性あり
• 発煙および毒性：低発煙で毒性試験済み、該当規格に準拠
• 典型的外径：約 8.6 mm（最大 8.9 mm）；典型的ケーブル重量 ≈ 98 kg/km
