データ用電力ケーブル SABIX® R flex Data IQ

USB 3.0低発煙性銅製パネル付

製品概要
SABIX® R flex Data IQ USB 3.0（USB 3.2 Gen 1x1）は、車載および鉄道車両のオンボードネットワーク向けに開発されたハロゲンフリーの高性能USB 3.0データケーブルです。特性インピーダンス90 Ω ± 10 %を有し、全面的なシールドにより電磁環境の厳しい条件下でも安定した高速データ伝送を実現します。インフォテインメント、診断・保守インターフェース、車内通信などに適しています。ハロゲンフリー設計により火災時の煙および腐食性ガスの発生を低減し、EN 45545-2の火災保護要件R15（EL1A）およびR16（EL1B）HL1/HL2に適合します。

主な特長

• ハロゲンフリー
• 炎の伝播なし
• 難燃かつ自己消火性
• UN/ECE R118に基づく難燃性
• EN 45545-2 R15（EL1A）およびR16（EL1B）HL1-2に適合
• 低発煙性
• 毒性試験済み
• 低腐食性
• 油・燃料耐性
• 狭小スペースへの配線が可能な柔軟性
• 機械的ストレスに耐性
• 優れた伝送特性
• PFASフリー

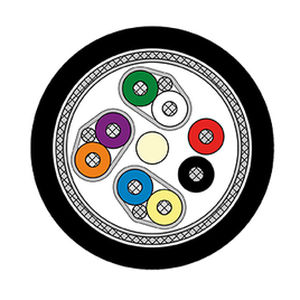

構成
寸法：3 x (2 x 30 AWG)ST + 2 x 28 AWG
導体：スズめっき銅より線、細線
絶縁：Special SABIX®
カラーコード：図面による
撚り：図面による
シールド：アルミ箔＋スズめっき銅撚り線による編組
外被材質：Special SABIX®
外被色：黒（RAL 9005に類似）

技術データ
品番：6650-0003
最大使用電圧（ピーク）：最大 90 V
UL定格電圧：300 V
試験電圧：芯/芯：2000 V；芯/シールド：2000 V
最小曲げ半径：固定敷設：4 x d；可動用途：12 x d
温度範囲：UL：最大 +75 °C；固定敷設：-50/+90 °C；可動用途：-40/+90 °C
ハロゲンフリー：EN 50306-1 + EN 50264-1に準拠。IEC 60754-1によるHCl発生 ≤ 0.5%。IEC 60754-2によるpH ≥ 4.3および導電率 ≤ 10.0 µS/mm。IEC 60684-2によるフッ素含有量 ≤ 0.1%
耐火性能：IEC 60332-3-25およびEN 50305に基づく非延焼；IEC 60332-1-2に基づく難燃・自己消火；ISO 6722（UN/ECE R118）に基づく難燃性
発煙密度：IEC 61034に準拠
毒性：EN 50305に準拠
油・燃料耐性：EN 50264-1に準拠
特性インピーダンス：90 Ω ± 10 Ω
柔軟性：良好
耐候性：良好
用途：USB 3.0用途に適合
有害物質不使用：EUのRoHS指令に準拠

寸法（例示品）
品番：L66500003 — 寸法：3 x (2 x 30 AWG)ST + 2 x 28 AWG — 外径：約 5.2 mm / 最大 5.6 mm — 銅量：22.5 kg/km — ケーブル質量：約 39 kg/km

特性／仕様

• モデル／シリーズ：SABIX® R flex Data IQ
• 品番（例）：6650-0003
• 寸法：3 x (2 x 30 AWG)ST + 2 x 28 AWG
• 導体：スズめっき銅より線、細線
• 絶縁／外被：Special SABIX®
• シールド：アルミ箔＋スズめっき銅編組
• 特性インピーダンス：90 Ω ± 10 Ω
• 最大使用電圧：最大 90 V（UL 300 V）
• 試験電圧：2000 V（芯/芯および芯/シールド）
• 最小曲げ半径：固定 4 x d、可動 12 x d
• 温度範囲：UL 最大 +75 °C；固定 -50/+90 °C；可動 -40/+90 °C
• 火災・発煙：EN 45545-2（R15 EL1A / R16 EL1B HL1-2）、IEC 60332、IEC 61034
• ハロゲンフリーおよび低腐食性：IEC 60754-1 / IEC 60754-2
• 油・燃料耐性、良好な柔軟性
• PFASフリー、RoHS準拠
