オーディオ/ビデオ電力ケーブル SABIX® R flex Data IQ

データ用低発煙性銅製パネル付

用途
SABIX® R flex Data IQ HDMI / DVI / DisplayPort は、鉄道車両における高解像度ビデオおよびマルチメディアインターフェース向けに特別に開発されたデジタルデータケーブルです。差動高速信号の信頼性の高い伝送を実現し、旅客案内システム、表示装置、映像監視、インフォテインメントシステムに適しています。本ケーブルは EN 45545-2 に基づく火災保護要件 R15 (EL1A) および R16 (EL1B)（危険度 HL1、HL2）を満たします。100 Ω ± 10% の特性インピーダンス、アルミ箔と錫めっき銅編組による有効な総合シールド、ハロゲンフリーの堅牢な構造により、厳しい電磁的・機械的環境下でも安定した信号伝送を確保します。

主な特長

• ハロゲンフリー
• 炎の伝播なし
• 難燃性・自己消火性
• UN/ECE R118 に基づく難燃性
• EN 45545-2 の R15 (EL1A) および R16 (EL1B)（HL1-2）を満たす
• 低い煙発生量
• 毒性試験済み
• 低腐食性
• 油・燃料耐性
• 狭い取付スペースに対応する柔軟性
• 機械的ストレスに強い
• 優れた伝送特性
• PFAS 非含有

構造

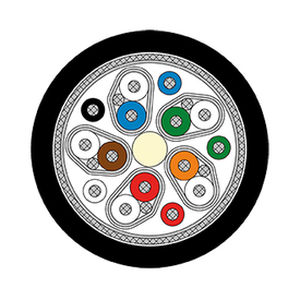

寸法: 5 x (2 x 28 AWG)ST + 5 x 28 AWG
導体: 錫めっき銅撚り、細線
絶縁: 特殊 SABIX®
色分け: 図面による
撚り合わせ: 図面による
シールド: アルミ箔および錫めっき銅編組
ジャケット材質: 特殊 SABIX®
ジャケット色: 黒（類似 RAL 9005）

技術データ
品番: 6650-0002
最大動作電圧: 最大 90 V
定格電圧（UL）: 300 V
試験電圧: 芯/芯: 2000 V；芯/シールド: 2000 V
最小曲げ半径: 固定敷設: 4 x d；可動用途: 12 x d
温度範囲: UL: 最大 +75 °C；固定敷設: -50 / +90 °C；可動用途: -40 / +90 °C
ハロゲンフリー: EN 50306-1 + EN 50264-1 準拠；HCl 発生 ≤ 0.5%（IEC 60754-1）；pH ≥ 4.3（IEC 60754-2）；導電率 ≤ 10.0 µS/mm（IEC 60754-2）；フッ素含有量 ≤ 0.1%（IEC 60684-2）
燃焼性能: IEC 60332-3-25 および EN 50305 による火炎伝播なし；IEC 60332-1-2 による難燃性・自己消火性；ISO 6722（UN/ECE R118）による難燃性
煙密度: IEC 61034 準拠
毒性: EN 50305 準拠
油・燃料耐性: EN 50264-1 準拠
特性インピーダンス: 100 Ω ± 10 Ω
柔軟性: 良好
耐候性: 良好
用途: HDMI、DVI、DisplayPort 用途に適合
有害物質不含: 欧州連合の RoHS 指令に準拠

特性 / 技術仕様

• 商用型番: SABIX® R flex Data IQ
• 製品正式名: SABIX® R flex Data IQ HDMI/DVI/DisplayPort
• 品番: 6650-0002
• 寸法: 5 x (2 x 28 AWG)ST + 5 x 28 AWG
• 外径（典型/最大）: 約 7.8 mm / 最大 8.0 mm
• 銅量（約）: 40.8 kg/km
• ケーブル質量（約）: 82 kg/km
• 特性インピーダンス: 100 Ω ± 10 Ω
• 温度範囲（可動）: -40 °C 〜 +90 °C
• 最小曲げ半径（可動）: 12 x d
• シールド: アルミ箔 + 錫めっき銅編組
• ジャケット: 特殊 SABIX®（黒）
• 規格 / 認証: EN 45545-2 (R15/R16 HL1-2), UN/ECE R118, UL, CE, RoHS
