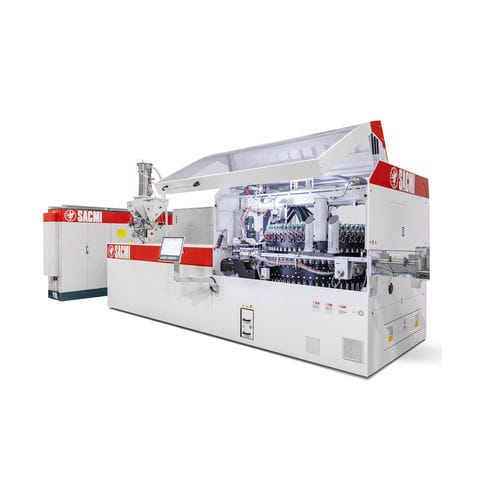

圧縮成形機 CCM series

高効率省エネ包装産業用

製品概要
圧塑成形は熱可塑材向けの高圧成形プロセスです。ポリマーは塑化・均質化され、金型のキャビティに定量投入されます。金型にかかる成形圧は最大で約400 kg/cm2に達することがあります。

圧塑成形技術の利点

• サイクルタイムの短縮と金型内での速い冷却により生産性が向上します。
• 押出温度が低く冷却負荷が小さいため、エネルギー消費が低減します。
• 低温での塑化とホットランナーの不使用により、機械的特性と部品の均一性が改善されます。
• 成形品が金型から比較的低温で取り出されるため、収縮が減少し重量・寸法の安定性が向上します。
• 独立した金型カートリッジにより、ライン全体を停止せずに迅速かつモジュール式のメンテナンスが可能です。
• 塑化ユニットが単純でホットランナーがないため、色替えが迅速かつ経済的に行えます。

CCM - 連続圧塑成形機
CCMは回転式油圧プレスで、圧塑により熱可塑性部品を連続生産するよう設計されています。材料は供給・塑化され、所定長のペレットに切断されてキャビティに挿入される連続サイクルで動作します。圧塑成形は飲料用キャップなどの用途で広く採用されています。

CCMM - 連続多層圧塑成形（概要）
CCMMでは、多層の平板状ペレットを押出し、連続サイクルで切断して標準の圧塑金型に挿入します。ペレットから成形品への移行において、バリア層の構造と位置は維持され、多層バリア付きキャップや背の高い部品の成形が可能になります。

検査とデジタル製造
キャップのインライン検査用にビジョンシステムやスパークテスターが使用可能です。Smart Pack、HERE、SMART CARE等のデジタルパッケージは生産監視、データ収集、予知保全機能を提供し、インダストリー4.0の取り組みを支援します。

製品系列と主要技術データ（代表モデル）
TECNICAL DATA — CCM24SB | CCM24SF | CCM32MC | CCM48SD | CCM64MD | CCMM32A
原料 — PP - HDPE - LDPE - PS - PET - PC - BIO | PP - HDPE - LDPE - PS - PET - PC - BIO | PP - HDPE - LDPE - PS - PET - PC - BIO | PP - HDPE - LDPE - PS - PET - PC - BIO | PP - HDPE - LDPE - PS - PET - PC - BIO | PP - HDPE - LDPE - PS - PET - PC - BIO
最大外径 Ø (mm) — 41 | 41 | 56 | 41 | 56 | 60
最大高さ (mm) — 25 | 25 | 25 | 25 | 25 | 45
キャビティ数 — 24 | 24 | 32 | 48 | 64 | 32
最大生産能力 (pcs/min) — 600 | 1000 | 1066 | 2000 | 2850 | 800
平均電力消費 (kW/kg) — 0.58 | 0.40 | 0.40 | 0.40 | 0.40 | 0.8
外形寸法 (mm) — 6400x2360 | 7600x2550 | 7800x2850 | 8000x2850 | 9000x3500 | 8700x2850
最短サイクルタイム (s) — 2.4 | 1.44 | 1.8 | 1.44 | 1.35 | 2.4
Smart Pack — / | Available | Available | Available | Available | Available

モデルと主な特長

• CCM24 (SB / SF)：24キャビティ、最大600〜1000 pcs/min、コンパクトな設置面積。
• CCM32 (MC)：32キャビティ、最大約1066 pcs/min、中径サイズに適合。
• CCM48 (SD)：48キャビティ、最大2000 pcs/minの高生産ライン向け。
• CCM64 (MD)：64キャビティ、最大2850 pcs/minの超高生産向け。
• CCMM32A：連続多層ソリューション、最大800 pcs/min、バリア構造と最大45 mmの高い部品に対応。

特性 / 仕様

• 対応材料：PP、HDPE、LDPE、PS、PET、PC、バイオ系材料（BIO）。
• キャビティ数：24 / 32 / 48 / 64（機種により異なる）。
• 最大外径：モデルにより41〜60 mm。
• 最大高さ：標準は25 mm、CCMMでは最大45 mm。
• 最大生産能力：機種により約600〜2850 pcs/min。
• 最短サイクルタイム：約1.35 s〜2.4 s。
• 電力消費目安：概ね0.40〜0.80 kW/kg（機種により異なる）。
• 外形寸法の例：6400x2360 mm〜9000x3500 mm（機種により異なる）。
• デジタルオプション：Smart Pack等による生産監視と接続機能を提供。
• メンテナンス：独立した金型カートリッジにより現場での迅速な保守が可能で、色替え時の廃材を低減します。
