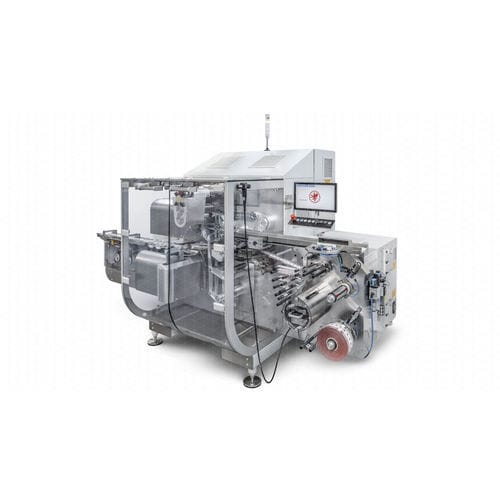

ターンテーブル式包装機 HY7

自動食品用食品および飲料産業用

概要
HY7は、平底のチョコレートプラリネおよび類似製品向けに設計されたハイブリッド駆動のマルチスタイル包装機です。Side、Top、DoubleのTwist、Envelope、Bunch、Walletといった包装方式に対応し、生産能力は最大700 ppmまで想定されています。

主な利点

• マルチスタイル対応：包装方式の切り替えが迅速で、スループットを損ないません。
• 高生産性：生産条件下で安定して最大700 ppmの出力を実現します。
• 幅広い製品適応：小さなプラリネから小型バーまで、要素ごとの調整で対応可能です。
• 衛生設計：食品産業の厳しい衛生基準に適合する設計と材料。
• コンパクト＆モジュラー：設置面積を抑えたモジュラー設計でライン統合や再構成が容易。
• 予知保全：リアルタイム診断とパラメータ監視により稼働率と寿命を最適化します。
• ライフサイクルコストの最小化：TCO低減とMTBF最大化を目指した設計です。

ハイブリッド駆動コンセプト
HY7は電子制御と機械的に最適化されたサブシステムを組み合わせます。給送ベルト、プッシャー、エレベーター、折り工程、ツイスター、エジェクターといった主要ユニットはサーボ駆動でプログラム可能、再現性と安定品質を担保します。ツイスティングユニットは2つのサーボで駆動し回転パターンの迅速設定を可能にします。折り工程は独立駆動のフォルダーで各要素を製品形状やフィルム特性に合わせて調整します。

環境配慮材料
本機はエコフレンドリーおよびバイオベースの包装フィルムとの適合性を考慮して開発・試験されています。バイオベースフィルム供給業者およびチョコレートメーカーとの協業によるラボ試験で、これら持続可能なフィルムの処理パラメータが検証されています。

製品メディアと資料

• 包装スタイルや機械構成を示す画像ギャラリーと技術写真。
• ハイブリッド駆動コンセプトや稼働シーケンスを解説するデモ映像および編集動画。

技術仕様

• モデル：HY7
• 対応包装スタイル：Side Twist、Top Twist、Double Twist、Envelope、Bunch、Wallet
• 最大処理速度：最大700 ppm（生産条件に依存）
• 駆動方式：複数のサーボ駆動サブシステムを備えたハイブリッド駆動
• サーボ駆動ユニット：給送ベルト、プッシャー、エレベーター、折り工程、ツイスター、エジェクター
• ツイスティングユニット：2台のサーボモーター（回転パターンはプログラム可能）
• 折り工程：要素ごとに調整可能な独立駆動フォルダー
• 設計：衛生志向、コンパクトかつモジュラー
• 保守：リアルタイム診断とパラメータ設定による予知保全機能
• 材料適合性：エコフレンドリー / バイオベースフィルムに最適化
• 対応製品：小型プラリネから小型バーまで
• Branding: Carle & Montanari (SACMI Packaging)
