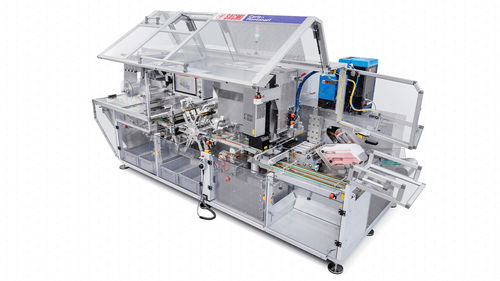

ターンテーブル式包装機 HTB

全自動食品用コンベア付き

製品概要
内側がシールされたフィルムと外側が紙または段ボールのブランクを用いる、チョコレートタブレットおよびバー向けの高速包装機。能力：最大250 ppm。

最速を目指した設計
HTBは市場でトップクラスのスループットを実現し、インクルージョンの有無にかかわらず最大250 ppmに達します。長手継ぎ目フラップは製品搬送中にオンザランで折りたたまれ、折り箱は下向きに配置して重力を利用しスループットを最大化するなど、速度を制限する要素を排除しています。

エコマテリアル対応
柔軟なシールシステムとモジュラー設計により、紙/段ボールの外装や内側のシールフィルムなど、エコ／モノマテリアルに対応した幅広い包装材を処理できます。

高精度による高品質
フル電子制御の駆動・制御アーキテクチャにより、機能の精密な管理、製品へのやさしい取り扱い、再現性の高い性能を確保し、安定した包装品質を実現します。

予知保全
リアルタイム診断とパラメータ調整を可能にする予知保全機能を内蔵し、保全計画の最適化と機械寿命の延長に寄与します。

主要な機械的ソリューション
スピードと信頼性を支える設計：長手フラップのオンザラン折り、下向き折り箱、そして3つの独立駆動要素（2つのプッシャー＋下から支えるカウンタープッシャー）を備えた折り箱で、非常に薄い製品を高速で供給できます。

段取り替えとメンテナンスの容易さ
トランスファーホイールごとの交換による高速段取り替え。折りグループとブランクマガジンはレール装着でアクセス容易。給送・排出ベルトはHTBのミドルギャップ構造により取り外し可能で、ダウンタイムを低減し保守を簡素化します。

追加のライン機能とモジュール

• 内側シールフィルム処理（スリーサイドシール、アルミ/フィルム対応）
• 外装紙／段ボールブランクの給送およびマガジン
• ダブルシールステーションを備えたトランスファーホイール
• フィルム巻取ユニットおよびスプライサーオプション
• ダウンプッシャー、カウンタープッシャー、製品支持要素
• 機械制御とパラメータ設定用のオペレータインターフェース（HMI）

主要仕様

• モデル：HTB
• 能力：最大250 ppm
• 対象製品：チョコレートタブレットおよびバー（インクルージョンの有無を問わず）
• 内側フィルム：シールされた内側フィルムの処理（アルミ／フィルム三方シール対応）
• 外装：紙または段ボールのブランク
• 構成：ハイブリッド〜フルエレクトロニックで提供
• シーリング：エコマテリアル対応の柔軟なシーリングシステム
• 精度：フル電子駆動アーキテクチャにより高い再現性とやさしい製品取り扱いを実現
• 高速キネマティクス：長手フラップのオンザラン折り、下向き折り箱、3要素独立駆動の折り箱（2プッシャー＋1カウンタープッシャー）
• 保守：リアルタイム異常診断を備えた予知保全機能
• 段取り替え：トランスファーホイール全体の交換による高速段取り替え、折りグループとブランクマガジンはレール装着
• アクセス性：ミドルギャップ構造により給送・排出ベルトを取り外し可能
• オプション：フィルム巻取ユニット＆スプライサー、トランスファーホイール二重シールステーション、上位HMI
