電圧試験機 PFMC

自動コンピュータ化されたフィルムおよび薄状製品用

概要
PFMC は、防拆（開封防止）バンドに対する自動破壊引張試験（pull-force）および縦切り（スリット）検査を行う試験装置です。引張試験の所要時間を短縮し、縦切り工程に対する自動フィードバックで切断品質を安定化させることができます。本体はスタンドアローンでの運用または生産ラインへのインライン統合が可能です。

目的

• 防拆バンドのブリッジおよびラグの破断力を測定する
• 破壊試験前に防拆バンドと縦切りの品質を検査する

破断力測定

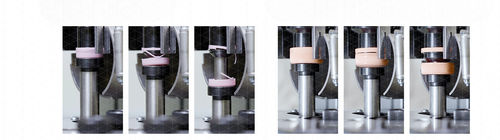

PFMC は、縦切り機の出口コンベヤから採取したキャップ試料に対して破壊的な引張試験を実施します。試験では、ブリッジの破断力や、キャップをボトルに保持するラグ（タザー部）の破断力を測定します。装置は測定値を記録し、サンプル単位およびスピンドル単位の統計を提供し、力‐時間（force vs. time）チャートを生成します。測定データは Ethernet または USB 経由でエクスポート可能です。

縦切り検査（CVS-CUT）
PFMC は、統合型の CVS-CUT 検査システムを搭載可能です。CVS-CUT は破壊試験前に防拆バンドを検査し、分解能 < 0.01 mm の高分解能ラインスキャンカメラでキャッププロファイルと切り口形状を取得し、高精度な縦切り検査を実現します。

顧客にとっての利点

• 従来型の防拆バンド付きキャップおよびテザー付き（tethered）キャップの両方に適用可能
• 異なる径のキャップに対する迅速なサイズ変更に対応
• 引張試験により、スコア刃の摩耗や不適切なスコアパラメータ、適さないキャップ材料を間接的に検出可能
• 刃物温度などプロセス制御のためのフィードバックを提供
• 切断機の各スピンドルごとの測定値に紐づく統計情報を提供
• バンド品質（黒点、欠損）、縦切り品質（直線性、厚さ）、ブリッジ品質（サイズ、一貫性、数）の高精度検査が可能

動作モード
PFMC はスタンドアローンで使用するか、または生産ラインにインライン統合して使用できます。力‐時間チャートの解析により、ブリッジの伸びや材料間の比較試験を評価できます。

技術仕様 / 仕様項目

• 型式：PFMC
• 試験種別：選択サンプルに対する破壊的引張試験（破断力測定）
• 測定対象：ブリッジの破断力、ラグ/タザーの破断力
• サンプリング：縦切り機出口コンベヤからの試料採取
• データ処理：測定値の記録、サンプル単位・スピンドル単位の統計、力‐時間チャート生成；Ethernet/USB によるデータ出力
• オプション検査：CVS-CUT ラインスキャンカメラ（分解能 < 0.01 mm）
• 適用：従来型防拆バンドキャップおよびテザー付きキャップ
• 迅速なサイズチェンジオーバー：異径キャップの測定に対応
• 間接検出機能：スコア刃の摩耗、パラメータ不適合、材料不適合の検出
• プロセス制御：刃物温度調整のためのフィードバックと工具摩耗補償支援
• 運用形態：スタンドアローンまたは生産ラインへのインライン統合
