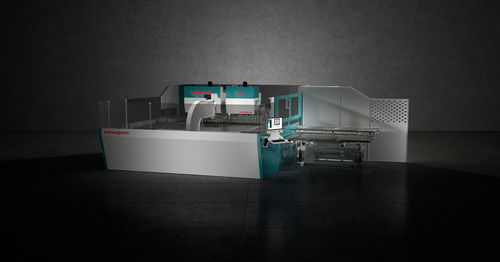

空気圧式ベンダー機 P4 series

電動式板金用自動

製品概要
SalvagniniのP4は、自動曲げとハンドリングサイクルを統合した自動パネルベンダーです。上下ブレード、カウンターブレード、ブランクホルダーの4つのユニバーサルツールがサイクル中に自動適応し、機械停止や手動治具交換なしで形状・材質・板厚の異なる品種を柔軟に生産できます（個別生産、キット生産、混流生産に対応）。

主要なポイント

• 自動曲げ・ハンドリングサイクルにより生産性を向上し、作業負荷を低減。
• ユニバーサルツールが同一サイクルで幅広い材料・板厚（0.5～3.2 mm）を処理。
• サイクル内での工具適応により、1個生産・キット生産・連続生産の切替が容易。
• ダイレクトドライブ＋電気/空気圧アクチュエータによる持続可能な駆動設計。
• センサー、Bending Formula、MAC3.0を含む統合適応システムで材料や環境変動をリアルタイムに補正し、スクラップや手直しを低減。
• FACE HMIおよびLINKS/STREAM/OPSによるIndustry 4.0対応の接続性。

動作原理
上下の曲げ刃、カウンターブレード、ブランクホルダーの4ツールがサイクル内で動作し、0.5～3.2 mmの板厚を工具交換なしで加工します。ブレードの制御された補間動作により各面の曲げを行い、加工開始時に一度基準合わせを行うことでサイクル時間を短縮し、初回の曲げで寸法誤差を吸収します。

適応技術とソフトウェア

• MAC3.0：サイクル内で材料の特性を検知し、板厚・たわみ・温度の変動を自動補正。
• Bending Formula：力と工具動作をリアルタイムで算出し、精度と再現性を確保。
• STREAM：プログラミングスイートでセットアップ時間を短縮し工程反応性を向上。
• OPS：生産管理ソフトで工程最適化とERP/MRP連携を実現。
• LINKS：IoTベースの監視・効率解析ソリューション。

用途

• 自動車用パネルや小型プレス部品
• ドア・枠・建築用パネル／ファサード部材
• エレベーター部品、冷蔵庫・家電部品
• 小物／大物混流の板金生産

オプション／補助装置

• CLAツール：モジュール式補助刃（正・逆タイプ）によるフランジや短い曲げ対応。
• CUT：Pツール＋補助刃による自動連続切断オプション（刃ホルダに排出ベルト）。
• RPオプション：移動装置＋専用Pツール＋補助刃によるシーケンシャル切断と排出ベルト。
• DPMマニピュレータ：最小幅105 mmの狭幅部材やフレーム用サクション装置。特定Pツール併用で約45 mmまでのパネル生産が可能。
• P‑ROBOT：パネルベンダーとロボットを組合せた自律化ソリューション（キット・ロット・単品対応）。

技術データ（概要）
モデル：P4-2120 | P4-2226 | P4-2520 | P4-2535 | P4-2720 | P4-3126 | P4-3220 | P4-4020。機種により入板長さ、対角長、曲げ長が異なります（例：入板長さ最大 2495–4000 mm、最大曲げ力 最大約660 kN、クランプ力 最大約1060 kN）。最小板厚は通常0.5 mm、最大板厚は材質と角度に依存して最大約3.2 mm。機種別の詳細は製品仕様を参照ください。

特性 / 仕様

• モデル：P4
• メーカー：Salvagnini
• ユニバーサルツール：上刃、下刃、カウンターブレード、ブランクホルダー
• 処理板厚範囲：概ね0.5–3.2 mm（材質・角度依存）
• 適応制御：MAC3.0
• 主要ソフトウェア：STREAM、OPS、LINKS
• 操作インターフェース：FACE
• 自動化オプション：手動／自動供給、ロボット排出、P‑ROBOT統合
