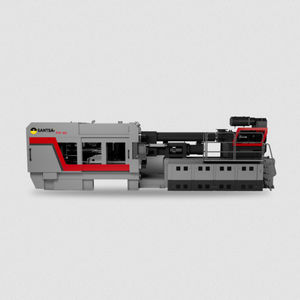

横型射出成形機 F-PET Series

油圧サーボサーボ電動PET用

概要
SANTSAI F-PETシリーズは、高速PETプリフォーム射出成形ソリューションで、F-PET220（220 t）とF-PET320（320 t）のモデルがあり、48および72キャビティの生産に対応します。二段階射出、外部3ステーション冷却、サーボ電動造粒（プラスチック化）、インテリジェントプロセス制御を統合し、短サイクルで安定した溶融準備を実現します。

高速PETプリフォーム生産
高生産性のPETプリフォーム製造向けに設計され、F-PETシリーズはサイクル時間の短縮と一貫した材料準備、再現可能な部品品質を両立します。F-PET220は48キャビティ向け、F-PET320は72キャビティの高出力ライン向けです。

安定処理のための二段階射出
二段階射出システムは造粒（プラスチック化）と射出を分離し、安定した溶融品質と均一なキャビティ充填を確保します。

• 二段階PET射出システム
• 独立した造粒および射出ユニット
• 安定した溶融準備と再現可能な充填
• 金型高さの自動調整
• 高速で協調した機械動作

外部3ステーションプリフォーム冷却
外部の3ステーション冷却ロボットが金型外で冷却工程の一部を実行し、金型内冷却時間を短縮して生産サイクルの短縮を支援します。

• 外部3ステーションプリフォーム冷却
• プリフォームの自動取り出しと搬送
• 金型内冷却時間の削減
• 安定したプリフォームハンドリング
• 射出サイクルとの協調運転

金型に優しい安定運転
サーボポンプ油圧、低圧金型保護、最適化されたプラテン支持構造により機械的ストレスを低減し、金型閉鎖時の異常抵抗を検知して金型や部品の損傷リスクを低減します。

運転コストの低減
最適化されたPET造粒ユニットはサーボ電動造粒と省エネのバレル加熱を組み合わせ、アイドル時の無駄な消費を抑えつつ一貫した材料準備を維持します。

• サーボ電動造粒
• 最適化されたPET造粒ユニット
• 省エネルギーのバレル加熱
• サーボポンプ油圧システム
• アイドル時の消費電力低減
• 安定した連続運転

インテリジェントプロセス制御
制御プラットフォームは生産監視、故障診断、SPCベースのプロセス管理をサポートし、重要なプロセスパラメータの監視と生産データのトレースを可能にします。

• プロセスパラメータ監視
• 組み込みSPC機能
• 生産データ記録とトレーサビリティ
• 故障診断とアラート
• 操作性を考慮したマシン操作

モデル選定
48キャビティ用途はF-PET220、72キャビティの高出力用途はF-PET320を推奨します。最終選定はプリフォーム重量、ネック仕上げ、金型構成、冷却能力、目標サイクルタイムに基づいて行ってください。

技術仕様

• スクリュー径：F-PET220 = 100 mm；F-PET320 = 110 mm
• 理論射出量：F-PET220 = 2,925 g；F-PET320 = 3,860 g
• 締付力：F-PET220 = 220 t；F-PET320 = 320 t
• 締付ストローク：F-PET220 = 590 mm；F-PET320 = 700 mm
• 金型厚さ（最小–最大）：F-PET220 = 450–750 mm；F-PET320 = 450–900 mm
• タイバー間隔（H × V）：F-PET220 = 620 × 720 mm；F-PET320 = 830 × 830 mm
• 最大金型キャビティ数：F-PET220 = 48 pcs；F-PET320 = 72 pcs
• モータ出力：F-PET220 = 161 kW；F-PET320 = 171.5 kW
• 総設置電力：F-PET220 = 261.7 kW；F-PET320 = 293.6 kW
• 機械寸法（L × W × H）：F-PET220 = 9,150 × 4,340 × 2,480 mm；F-PET320 = 10,500 × 4,500 × 2,720 mm

参照生産性能
試験条件：23 g PCO 1881 PETプリフォーム。

• 金型キャビティ：F-PET220 = 48；F-PET320 = 72
• 参照サイクルタイム：10.5 ±0.5 s（両モデル）
• 理論生産量：F-PET220 = 16,457 pcs/h；F-PET320 = 24,685 pcs/h
• PET処理能力：F-PET220 = 378.5 kg/h；F-PET320 = 567.7 kg/h
• 理論能力：F-PET220 = 9.08 t/day；F-PET320 = 13.6 t/day

完全なPETプリフォーム生産ソリューション

• F-PET射出成形システム
• 多キャビティPETプリフォーム金型
• 外部3ステーション冷却ロボット
• 除湿乾燥機
• 原料搬送システム
• インダストリアルチラー
• 金型冷却システム
• 圧縮空気システム
• プロセス監視機器

主要仕様の要約

• 参照サイクルタイム例（23 gプリフォーム）：約10.5 s
• 理論生産量：F-PET220 = 16,457 pcs/h；F-PET320 = 24,685 pcs/h
• 機能：二段階射出、外部3ステーション冷却、サーボ電動造粒、サーボポンプ油圧、低圧金型保護、組み込みSPC
