シャットルストレージシステム X-PTS®

製品概要
X-PTS®は軽量荷重向けのシャトル式自動入出庫システムであり、goods-to-personおよびgoods-to-robotソリューションの中核技術として設計されています。垂直密度の最適化と高いスループットを実現します。

主要コンポーネント

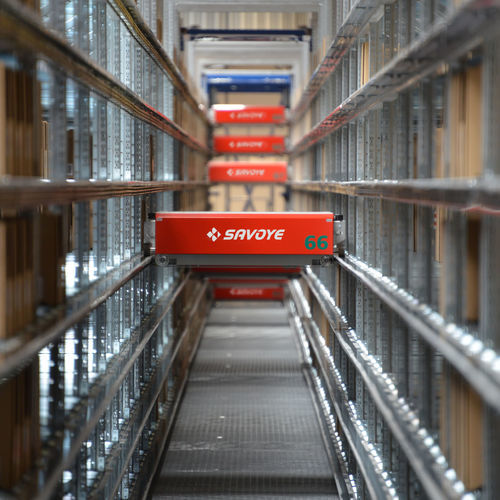

• 各階で水平移動するシャトル
• 上下移動を担う入出庫用エレベーター
• goods-to-personピックステーション（X-PTS Pick Station）およびロボット接続ポイント

柔軟性
X-PTS®シャトルは常温、チルド、冷凍（最低 -25 °C）環境で稼働可能です。固定幅／可変幅グリッパーを装備して、同一レベル上でバット、ボックス、トレーを混在して扱えます。

性能
特許取得のデュアルクレイドル（dual-cradle）方式を採用したエレベーターにより、1サイクルで4つのコンテナを搬送可能で、構成により通路あたり最大1100入出庫/時のフローを実現します。

高さと高密度化
最大20メートルまでの高層展開が可能で、垂直スペースを最大化し、複数レベルのピッキングステーションを実装できます。レイアウトにより床面積を最小化しつつ、保管密度を向上させます。

保管の多用途性
構成によっては同一深さに600×400 mm相当のコンテナを2個、または400×300 mmの仕切り可能なコンテナを4個格納可能です。対応荷姿は265×265 mm〜820×620 mmです。

保守性と稼働性
通路は独立した安全な保守アクセスゾーンに分割されており、保守時には該当ゾーンのシャトルのみ一時停止し、その他のゾーンは稼働を継続することで全体の可用性を確保します。

用途
高密度保管、高スループットのピッキング、マルチ温度対応設置に適し、配送、eコマース、マイクロフルフィルメント、製造環境などでのgoods-to-person／goods-to-robot導入に推奨されます。

技術仕様 / スペック

• モデル名: X-PTS®
• メーカー: SAVOYE
• 種別: 軽量荷重用シャトル式システム（goods-to-person / goods-to-robot）
• 動作温度: 常温〜-25 °C
• シャトルグリッパー: 固定幅または可変幅（バット、ボックス、トレー）
• エレベーター概念: デュアルクレイドル（特許）
• エレベーターサイクル: 1サイクルで4コンテナのピック/配置
• スループット: 通路あたり最大1100入出庫/時（構成に依存）
• 最大設置高さ: 最大20メートル
• 対応荷姿: 265×265 mm〜820×620 mm
• 深さ構成: 同深さに600×400 mm相当×2、または400×300 mm仕切り可能×4
• 導入事例: goods-to-person／goods-to-robotソリューション、配送・生産現場
• 可用性: 保守影響を限定する独立保守ゾーンによる高可用性設計
