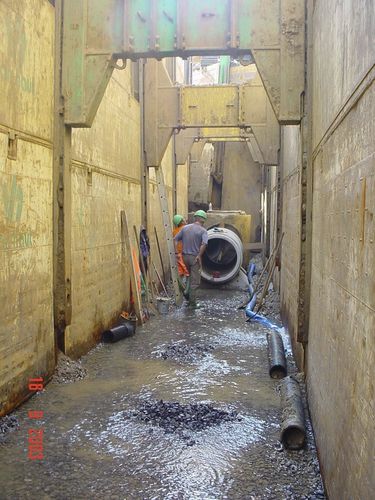

スライド式溝支保工システム 750

このスライドレールシステムでは、支保工プレートは2つのガイドに挿入されます。2つ目のガイドのおかげで、取り外しの際に支保工の高さ全体を一度に取り外す必要がなく、支保工プレートだけを1つのガイドに入れることができます。 このダブルスライドレールにより、さまざまな支保工を使用できるため、幅広い用途に対応できます。長いパイプを敷設する場合は、ローリング支柱の高さをオフセットして配置することで、パイプのピッチインが可能になります。 750シリーズのダブルスライドレールは、ストラットのクリアランスが大きい深い溝や、沈下の危険性がある環境で使用されます。ソイルサポートを使用することで、ストラットのクリアランスをさらに大きくすることができます。 コーナースライドレールとトレンチ支保工プレートを使用すれば、ピットを全周にわたって閉じることができます。 推奨設置深さ 9,00 mまで 溝幅 2,64 - 7,64 m 作業幅 1,24 - 6,24 m パイプクリアランス高さ (hc) 最大3,80 m DGLS 5,50 mの場合 パイプクリアランス高さ (hc) DGLS 6,50 mの場合、4,80 mまで パイプクリアランス高さ (hc) DGLS 7,50 mにて5,10 mまで クローラーショベル 深さ= 6,20 mまで 24,0 - 31,0 t クローラーショベル 深さ > 6,20 m 30,0 - 50,0 t
