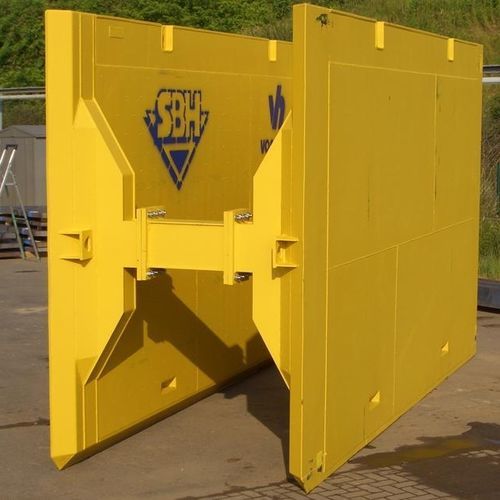

掘削用溝支保工システム 650

ボックス

ドラッグ・ボックスは、開けた地形で安定した土壌のトレンチ支保工プロジェクト用に設計されており、パイプ敷設のための狭いエリアのみを確保します。端面には支保工がないため、地盤状況に応じて傾斜をつける必要があります。 さらに前方で土壌を掘削し、掘削された溝を新しい作業位置までドラグボックスが引っ張られる。ボックスの後方の領域は盛り土され、締め固められ、パイプの敷設は支保工で保護された領域で行われる。 推奨 開けた地形 パイプやケーブルが横切らない場所 建物や物理的構造物の影響を受けない場所 道路や幹線道路の影響を受けず、危険なケーブルから離れた場所 一時的に安定した土壌 乾燥した地盤 上からの機械的締め固め 沈下が許容される場合 最大設置深度 最大3,00 m 溝幅 1,15 - 6,15 m 作業幅 0,90 - 2,90 m 主軸クリアランス高さ (hc) 1,82 m モバイルおよびチェーン掘削機 30,0 - 50,0 t
