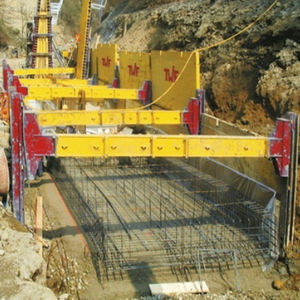

掘削用溝支保工システム

... SBHのクイックショアシリーズ260は、特に深さ2メートルまでの支保工を対象としています。 このシステムは、ガス管や水道管だけでなく、家屋の接続部の敷設や修理にも適しています。この実用的な支保工システムのユーザーは、建設会社だけでなく、ガーデニングや造園会社、地方自治体の請負業者も多くいます。 クイックショアシステムの一部であるアルミ製レールは、1.50mと2.10mの長さがあります。これらのレールの間には、無段階調節可能な油圧ストラットが取り付けられています。ストラットの長さは4種類あります。レールの長さと作業幅によって異なりますが、構造全体の重量は33～40kgです。非常に軽量であるため、掘削機や吊り具を使用することなく、たった一人で溝支保工を設置することができます。 最大設置深度 2,00 ...

... 小規模なケーブル・パイプ敷設工事や軽量建設機械の使用に最適な支保工システム SBH Tiefbautechnikのアルミ支保工シリーズ250は、軽微なケーブル・パイプ敷設工事や軽量建設機械の使用に最適です。 SBHの汎用アルミ支保工は、深さ2.40mまでのトレンチエッジ支保工、トレンチボックス、ピット支保工として簡単に使用できます。 軽量構造のため、素早く組み立てることができ、設置・調整工法で簡単に設置できます。高さ60cmのトレンチ・サポートは2人で簡単に運搬でき、高さ2.40mのアルミ製支保工はミニショベルで簡単に設置・撤去できる。長さ2mのユニット全体の重量はわずか380kgです。 アルミ支保工の要件を満たすため、過酷な作業条件下でも最高の材料性能を確保できるよう、特殊な押出プレス加工プロファイルが開発されました。 最大設置深さ 2,40 ...

... SBH Tiefbautechnikの軽量支保工シリーズ100は、中小規模の溝工事や軽建設機械の使用に最適です。軽量鋼製支保工は汎用性が高く、供給ライン、家屋の接続、ケーブル敷設などに簡単に使用できます。 スムーズに走行する支柱は、プレートプロファイルにフレキシブルに取り付けられるため、迅速な組み立てが可能で、プレース＆アジャスト工法で簡単に設置できます。支保工は、より深い溝にも使用できるよう、延長することもできます。 最大設置深さ 3,00 m トレンチ幅 0,66 - 3,21 m 作業幅 0,53 ...

... SBHライトボックスは、軽量なプレート構造とフレキシブルなスピンドルを組み合わせた支保工です。このタイプの支保工は、中小規模のトレンチ支保工プロジェクトや軽建設機械の使用に最適です。この支保工システムは、不安定な地盤でも使用できます。フレキシブルなスピンドルのおかげで、切り下げ工法での設置も可能です。 ライトボックスは主に、供給ライン、家屋の接続、ケーブル敷設に使用されます。 軽量支保工システムと比べて、より頑丈なサイドプロファイル構造により、支柱のクリアランスを大きくすることができ、スピンドルにより、より広い溝での使用が可能です。 最大設置深さ 最大4,00 ...

... SBHスタンダードボックスは、トレンチ支保工システムの巨人です。 この頑丈で長持ちする支保工ボックスは、上部が非常に強化されており、切り下げ工法で発生する高荷重にも耐えることができます。同時に、頑丈なプレートの刃先により、固い土でも切り取ることができます。 変形を最小限に抑えるため、サイドエレメントには追加バーが装備されています。フレキシブルなスピンドルを使用することで、不安定な土壌でもカット＆ロワー工法で使用できます。 主に、深さ4mまでの供給ラインの敷設に使用される。許容作業荷重は、予想される一般的な建設現場の条件をはるかに上回ります。土木プロジェクトの安全性を最大限に高めます。 最大設置深度 最大4,00 ...

... SBHのローリングストラットボックスは、スライドレール支保工の長所を生かした支保工です。支保工プレートは、スライドレール式トレンチ支保工で長年の実績を誇るローリングストラットで支えられています。 支柱の隙間高さは無段階に調整可能で、現場の要件に合わせて設定できます。スペーサーバーにより、必要な作業幅を確保できます。支保工の設置・撤去時には、各支保工を個別にスライドさせることができます。プレートとローリングストラットは互いに平行に移動します。 これにより、設置・撤去時に必要な力が大幅に軽減されます。長いパイプを敷設する場合、ローリングストラットの高さをオフセットして配置することで、パイプをピッチインさせることができます。 この支保工システムは、支柱のクリアランス高さも必要とされるトレンチ支保工プロジェクトで主に使用されています。 最大設置深さ 最大6,00 ...

... ドラッグ・ボックスは、開けた地形で安定した土壌のトレンチ支保工プロジェクト用に設計されており、パイプ敷設のための狭いエリアのみを確保します。端面には支保工がないため、地盤状況に応じて傾斜をつける必要があります。 さらに前方で土壌を掘削し、掘削された溝を新しい作業位置までドラグボックスが引っ張られる。ボックスの後方の領域は盛り土され、締め固められ、パイプの敷設は支保工で保護された領域で行われる。 推奨 開けた地形 パイプやケーブルが横切らない場所 建物や物理的構造物の影響を受けない場所 道路や幹線道路の影響を受けず、危険なケーブルから離れた場所 一時的に安定した土壌 乾燥した地盤 上からの機械的締め固め 沈下が許容される場合 最大設置深度 最大3,00 ...

... Armascavi® は、60cmから3m以上の幅を持つ安全なトレンチを作るための最も簡単で実用的なシステムであり、 UNI規格に沿った抵抗により、システムは最大30kN/m2の圧縮力をサポートします。 この特性は、大きな深さでの使用にも適しています。 このシステムは、掘削の外に働く人々の安全のためのコンポーネントのセットが含まれています:つま先ボードとガードレールと障壁や標識のためのサポート. ARMASCAVIから幅とあなたの掘削を支えるための完全なシステム 0,6 メートル へ ...

... Il sistema Blindoscavi システムは、自己沈没システムが必要とされる状況において、トレンチ内部の安全性の必要性を満たすように設計されています。 トレンチ内部の大きな行動の自由は、唯一の横支持ビームによって保証され、掘削およびパイプの敷設の実現中に操縦性を制限する通常の軽量ストラットによって保証されない。 さらに、Blindoscaviシステムの第2の強力な点は、労働者が自分のニーズに最も適したトレンチボトムクリアランスを持つことができるように、所望の高さに横支持ビームを配置する可能性である。 ...

... Superblindoシステムは、信頼性と私たちの生産の典型的な実用性の特性を持っています。それはまた、非常に強く、長寿命と同義です。 それはS355構造鋼で作られているので、それは耐時間に耐え、破壊不能です。 高い厚さの完全な鋼構造は、時間と錆がそれを傷つけることができなかったことを保証します。 さらに、ローダーの歯や問題のある困難な建築現場で最も強烈な使用によって台無しにすることはできません。 最も困難なトレンチや自己沈没システムが必要な状況において、安全のニーズを満たすように設計されています。 ...
