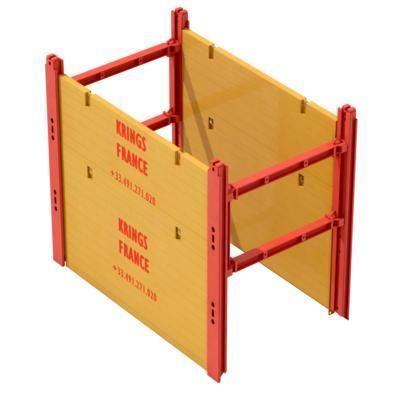

掘削用溝支保工システム EGPV

スチール製スライド式深海

製品説明
単式スライド EGPV システムは、構造的強度要件を満たし、掘削の支保工作業における作業性を確保するよう設計されています。HEB 断面の支柱は高い耐荷力を提供し、扱いやすい構造です。平行四辺形形状の走行台車は、油圧ショベル操作者の視界を最大化し、配管のクリアランスを確保します。単一受けレールにより、可動部材の幅と重量が大幅に軽減されます。

仕様（製品表より）
レール長さ: 4.0 m
レール重量: 495 kg / 545 kg
極限状態設計曲げモーメント: 338 kN.m
モジュール長さ: 2.0 m - 6.25 m
据付機械: 油圧ショベル = 15 - 25 トン

特性 / 技術仕様

• レール長さ: 4.0 m
• レール重量: 495 kg / 545 kg
• 極限状態設計曲げモーメント: 338 kN.m
• モジュール長さ: 2.0 m - 6.25 m
• 適合据付機械: 油圧ショベル 15 - 25 t
