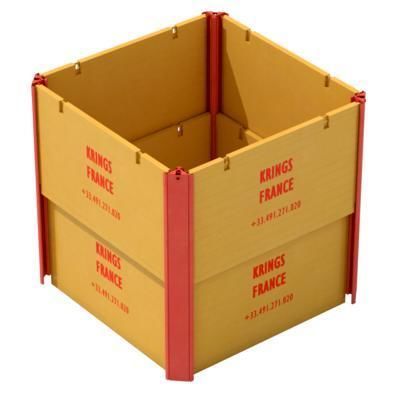

スライド式溝支保工システム ANGLE

製品概要
ECKの角スライドレールシステムは、四面支持の迅速な掘削用土留めを提供します。設置が速く簡単で、打込み井戸、隔離槽や沈殿槽の据付、マンホール設置、橋脚施工、考古学的発掘などに適しています。適応掘削深さは2.4 m〜8.0 mです。パネルは他のスライドシステム（FP、PV）と同一で、延長パネルを装着して長尺のピットを構成できます。推奨荷役機械：油圧ショベル25〜45 t。

用途

• 打込み井戸
• 隔離槽の設置
• 沈殿槽の設置
• マンホール設置
• 橋脚の造成
• 考古学的発掘

利用可能な書類
本製品のデータシートおよび取扱説明書が利用可能です。

技術仕様

• レール長さ：3.5 / 5.5 / 7.5 m
• レール重量：192 / 840 / 1155 kg
• 限界状態設計曲げモーメント：113 / 363 kN.m
• モジュール長さ：2.0 m – 6.25 m
• 推奨荷役機械：油圧ショベル25〜45トン
• 適応掘削深さ：2.4 m〜8.0 m
• パネルはFPおよびPVスライドシステムと互換性あり；延長パネル対応
