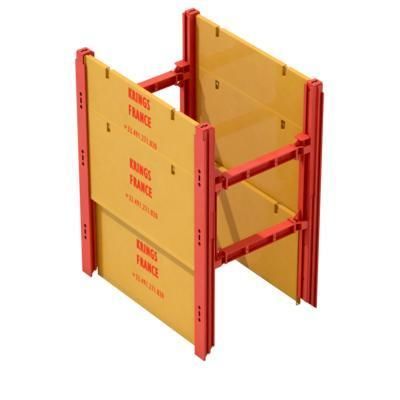

掘削用溝支保工システム DGPV

スライド式スチール製土木工事用

製品説明
不安定な地盤条件で最も一般的に使用される支保工・覆工システムであり、開削溝作業での高い構造性能と取り扱い性を提供します。

概要
並列のダブルスライドラールは、支えの役割を果たす剛性のある長方形フレームにより平行に保持されます。フレームはハヴァージ（havage）工法での掘削中に垂直方向にスライドし、掘削完了後に持ち上げて十分なクリアランスを確保できます。各要素が独立して作用するため、設置と取り外しが容易で、地盤との摩擦力を低減します。

仕様
レール長さ: 4.8 / 6.0 / 7.5 m
レール重量: 1075 / 1335 / 1780 kg
限界状態設計曲げモーメント: 1020 / 1020 / 1106 kNm
モジュール長さ範囲: 2.0 m - 6.25 m
推奨据付機械: 油圧ショベル 25 - 45 トン

特長 / 技術仕様

• レール長さ: 4.8 m, 6.0 m, 7.5 m
• レール重量: 1075 kg, 1335 kg, 1780 kg
• 限界状態設計曲げモーメント: 1020 kNm, 1020 kNm, 1106 kNm
• モジュール長さ範囲: 2.0 m - 6.25 m
• 推奨据付機械: 油圧ショベル 25 - 45 トン
