3Dスキャナー NimbleTrack Gen2

エッジ用測定用検査用

概要

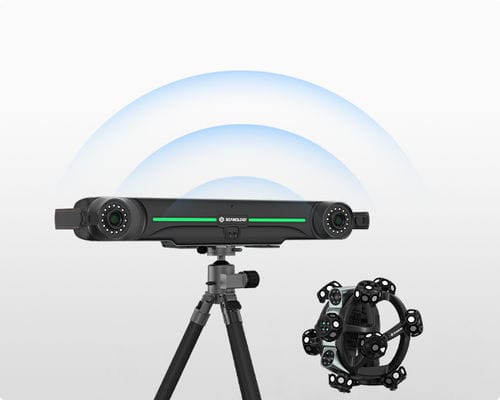

Scanology の NimbleTrack Gen2 は、ワイヤレスの光学式3Dスキャンシステムで、マーカーフリー取得、計測（メトロロジー）精度、携帯性を兼ね備えています。高解像度の光学3Dスキャンと、内蔵レーザー投影によるハンドヘルド大面積スキャンモードをサポートし、小型から超大物の部品を効率的に取得できます。

ハイライト

• 高性能バッテリーとエッジコンピューティングを備えたワイヤレス設計により、安定した高速ワイヤレス伝送が可能。
• 測定レート最大 6,630,000 測定点/s。
• システム精度最大 0.025 mm；スキャナー単体精度最大 0.020 mm。
• 分解能最大 0.020 mm；スタンドオフ距離 300 mm；被写界深度 400 mm。
• 最大スキャン領域 500 mm × 600 mm；フレームレート 120 fps。

スキャンモード

• 超高速スキャン — 青色レーザー 54 ライン（高速モード）。
• 超微細スキャン — 青色平行レーザー 17 ライン（細部向け）。
• 深穴スキャン — 狭小/深部向けに追加の青色レーザー 1 ライン。
• 大面積スキャン — 広範囲カバーのための 54 ライン。
• フォトグラメトリ — 長距離および体積精度向けの適応フォトグラメトリ。

主な機能

• 二重動作モード：光学3Dスキャンとハンドヘルド大面積スキャン（トラッカーはハンドヘルドスキャナーとして機能し、点群を拡張可能）。
• 拡張トラッキング：エッジ校正と剛性構造を持つトラッカーにより、拡張トラッキング距離を実現（NimbleTrack-E Gen2 は最大 4.2 m）。
• 大物対応：小型から超大物部品まで高精度かつ効率的にスキャン可能。
• プローブ対応：カスタムアダプタおよびオプションの i-Probe により 6D 姿勢取得とアクセス困難箇所のプロービングが可能（有線/無線プローブ対応）。
• オプションのエッジ検査モジュール：グレーバリュー測定により、穴やスロット、エッジ等の閉鎖形状を精密に検査し位置・直径を出力。

用途

• 航空宇宙
• 金型
• 自動車
• エネルギー・重工業
• 鉄道・造船
• 一般産業の検査・リバースエンジニアリング

仕様（技術仕様）

• タイプ：NimbleTrack-C Gen2 / NimbleTrack-E Gen2
• スキャンモード：Ultra-fast（54 ライン）; Hyperfine（17 ライン）; Deep hole（追加 1 ライン）; Large area（54 ライン）; Adaptive photogrammetry
• 精度（スキャナー単体）：最大 0.020 mm
• 精度（システム）：最大 0.025 mm
• i-Tracker ごとのトラッキング距離：3500 mm（C）；4200 mm（E）
• 体積精度：3.5 m — 0.060 mm（C）/ 0.059 mm（E）；4.2 m — 0.072 mm（E）
• フォトグラメトリ併用：0.044 mm + 0.012 mm/m
• トラッカー単独スキャン：0.072 mm + 0.012 mm/m
• 穴位置精度：0.050 mm
• レーザークラス：クラス II（眼安全）
• 分解能：最大 0.020 mm
• スタンドオフ距離：300 mm
• 被写界深度：400 mm
• 最大スキャン領域：500 mm × 600 mm
• フレームレート：120 fps
• 測定レート：最大 6,630,000 測定点/s
• i-Scanner 寸法：252 mm × 195 mm × 260 mm
• i-Scanner 重量：1.3 kg（本体）；1.4 kg（バッテリー・無線モジュール含む）
• i-Tracker 寸法：570 mm × 87 mm × 94 mm
• i-Tracker 重量：2.2 kg（本体）；2.6 kg（バッテリー・無線モジュール含む）
• 保護ケースサイズ：1000 mm × 425 mm × 280 mm
• 出力フォーマット：.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk 等
• 動作温度：-10°C～40°C
• 動作湿度（結露しないこと）：10–90% RH
• ワイヤレス動作モード：i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, マルチトラッカー, Edge Inspection
• ワイヤレス規格：Wi‑Fi 6; 802.11a/b/g/n/ac
• インターフェース：USB3-B, ギガビットイーサネット
• 特許：複数の CN、US、KR、EP 特許（メーカー情報）
