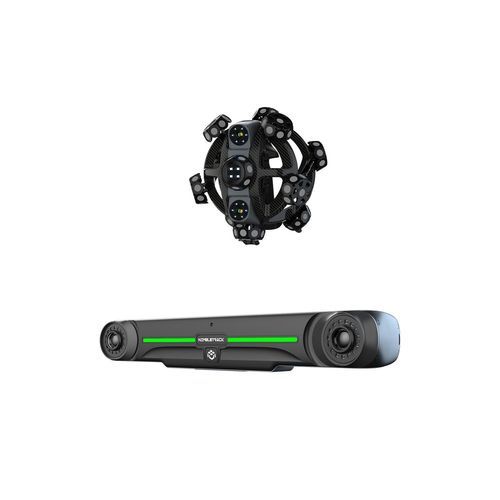

3Dスキャナー NimbleTrack-CR

品質管理用3Dプリント用検査用

製品概要
NimbleTrack-CRは、微細なディテールの取得を目的に設計された知能化された無線3Dスキャニングシステムです。NimbleTrackシリーズの高度な機能（ワイヤレス運用、軽量で携帯可能な設計、高精度）を基に、産業計測、文化財保存、研究、修復向けに微細な形状や複雑な構造を取得します。

主な機能

• 先進の光学撮像と知能アルゴリズムにより高精細な取得を実現。高度なクロス技術およびサブピクセル画像処理を含みます。
• 高性能な工業用カメラと知能的なソフトウェアアルゴリズムを搭載し、正確で詳細なスキャンを保証します。
• 軽量・携帯性：直径230 mm、正味約1.3 kg。輸送・保管用に単一のケースに収まる設計です。
• エッジコンピューティングと無線動作：オンボードの計算モジュール、スキャナとトラッカー内蔵バッテリー、WNIC（無線）設計によるケーブル不要のスキャンワークフロー。
• マルチモードスキャン：超高速、ハイパーファイン、深穴スキャンをサポートし、さまざまなニーズに対応します。
• 多素材対応：テキスタイル、セラミックス、ブロンズ、板金などをコーティング不要でスキャンし、繊細な表面を保護します。
• 屋内外（直射日光下を含む）での使用に適応し、小型〜中型部品に適しています。

ソフトウェアと操作性

• Smart Resolution：スキャン前に対象物の特徴と環境に基づいて自動的にスキャン解像度を調整します。
• カラ―インジケータ：スキャン済み領域と未スキャン領域をリアルタイムで色分け表示し、ブラインドスポットや欠損データの特定を支援します。
• リアルタイム・マルチ解像度：スキャン中に解像度を調整でき、複雑な形状や重要なディテールを取得します。
• 3Dスキャン＋テクスチャマッピングの統合ワークフローにより、色・質感・形状を再現し、実物に近いデジタルアーカイブや展示を作成します。

用途

• 産業計測および品質管理（小〜中型部品、複雑な曲面や輪郭、タービンブレード等）。
• 文化財保存（非接触、損傷を与えないスキャン、高忠実度のスキャンによる修復およびデジタルアーカイブ）。
• アートデザイン、教育研究、リバースエンジニアリングおよびその他のデジタル化作業。

安全性および認証に関する注意

• 文化財保存モードは、繊細な遺物を非接触かつ安全にスキャンするためにクラスIレーザーの認証を取得しています。
• システムおよび測定性能はISO 17025認定（VDI/VDE 2634 Part 3およびJJF 1951に基づき評価）を受けています。

技術仕様

• タイプ：NimbleTrack-CR
• スキャンモード：超高速スキャン（17本の青色レーザークロス）；ハイパーファインスキャン（7本の青色平行レーザーライン）；深穴スキャン（1本の青色レーザーライン）
• 精度（スキャナ単体モード）：最大 0.020 mm
• 精度（システム）：最大 0.025 mm
• i-Trackerあたりのトラッキング距離：3200 mm
• 容積精度（トラッキング距離 3.2 m）：0.064 mm
• 容積精度（MSCANフォトグラメトリシステム使用時）：0.044 mm + 0.012 mm/m
• 穴位置精度：0.050 mm
• レーザークラス：クラス II（目に安全）
• 最大解像度：0.010 mm
• 作業距離（Stand-off distance）：250 mm
• 被写界深度：300 mm
• 最大スキャン領域：150 mm × 190 mm
• スキャンフレームレート：120 fps
• 最大測定速度：4,900,000 測定/秒
• i-Scanner寸法：238 mm × 203 mm × 230 mm
• i-Scanner重量：1.3 kg（正味）；1.4 kg（バッテリおよび無線モジュール含む）
• i-Tracker寸法：570 mm × 87 mm × 94 mm
• i-Tracker重量：2.2 kg（正味）；2.6 kg（バッテリおよび無線モジュール含む）
• 保護ケースサイズ：1000 mm × 425 mm × 280 mm
• 出力フォーマット：.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, 等
• 動作温度範囲：-10°C – 40°C
• 動作湿度（非結露）：10–90% RH
• 無線動作モード：i-Scanner、i-Tracker、i-Scanner + i-Tracker、i-Tracker + i-Probe、ワイヤレスマルチトラッカートラッキング、Edge Inspection
• 無線規格：Wi-Fi 6、802.11a/b/g/n/ac
• インターフェース：USB 3.0、ギガビットイーサネット
• 特許：CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2
• 注記： (1) ISO 17025 認定：VDI/VDE 2634 Part 3 標準および JJF 1951 仕様に基づき、プロービング誤差（サイズ）（PS）性能が評価されています。 (2) ISO 17025 認定：VDI/VDE 2634 Part 3 標準および JJF 1951 仕様に基づき、球間隔誤差（SD）性能が評価されています。
