電子オートメーション システム SynchroLine INDIVIDUAL

溶接用全自動組み立て

製品概要
ポリマー光ファイバー（POF）ベースの光ケーブル向け完全自動生産システム。POFをフェルールおよびピグテール端末にレーザー溶接する機能、品質保証の統合、自動で不適合ケーブルを選別する機能を備えています。モジュラー設計でセットアップ時間が短く、医療機器、自動車、通信分野の量産に適します。

シャトル方式を採用した柔軟な機械
モジュール式のSynchroLine自動化システムは、シャトルによる搬送を行うトランスファーシステムを使用し、ワイヤを各ステーション間で移送します。溶接接続は完全自動で高精度に行われます。マシンベースにはワイヤを各処理ステーションへ搬送するトランスファーシステムが含まれます。

ケーブル生産の準備
光ファイバーは専用開発のアンワインダーによりほぼ無テンションで供給されます。アンワインド速度は制御可能で、ファイバ長はバッファ可能です。製品に依存するワイヤ長は第1ステーションで切断され、切断工程で高品質な端面が形成され追加加工を不要にします。内部の真空洗浄システムが品質に影響する領域のプラスチック粒子を除去します。

• 短いファイバー：シャトルで対になってステーションへ搬送
• 長いファイバー：ループ巻きにして2本の端を同時処理

全工程の概要

• アンワインドと印字
• 長さ切断と端面仕上げ
• 巻取りと結束
• 保護キャップの取り付け
• 端末とのレーザー溶接
• コア残留の測定
• 減衰測定

ポリマー光ファイバーの接続
溶接ステーションでファイバーと光端末の接続を行います。標準フェルールおよびピグテール端末（ピン・ソケット）に対応。統合されたファイバ測定により、各溶着部と生産中の減衰を監視します。公差外のケーブルは自動的に振り分けられ、以降の工程には進めません。

制御と安全
多言語対応の直感的なタッチスクリーン操作、選択可能なユーザーロールと動作モードを備え、ネットワーク機能により柔軟な工程シーケンスが可能です。主制御：WireStar、ステーション制御：STI。監視された安全装置と安全扉により安全回路を遮断し全ての駆動を停止します。機械は欧州の機械指令、電気指令、EMC指令に準拠しています。

仕様 / 技術データ
処理可能材料：ワイヤ、フェルール光ケーブル、ピグテール光ケーブル。
フェルール光ケーブル：導体芯径 1 mm；被覆径 2.3 mm（着色）。
ピグテール光ケーブル：導体芯径 1 mm；被覆径 1.5 mm（黒）。
端末：フェルール（標準）；ピグテール（ピンおよびソケット）。
性能と形状：フェルールケーブル（シャトルに曲げて1本配置）：1230 mmで840本/時；4350 mmで570本/時；8500 mmで545本/時。ピグテール（シャトル内に単線2本挿入）：60–280 mmで800本/時。
ステーション数：フェルール 7ステーション；ピグテールライン 9ステーション。シャトル数：37。
制御：HMI WireStar（主）、STI（ステーション）。表示：タッチスクリーン。
供給およびインターフェース：電源 400 V、50/60 Hz；圧縮空気 6 bar。
寸法と重量：W x D x H 4480 x 5925 x 2700 mm（目安、装備により変動）；重量 約3500 kg。

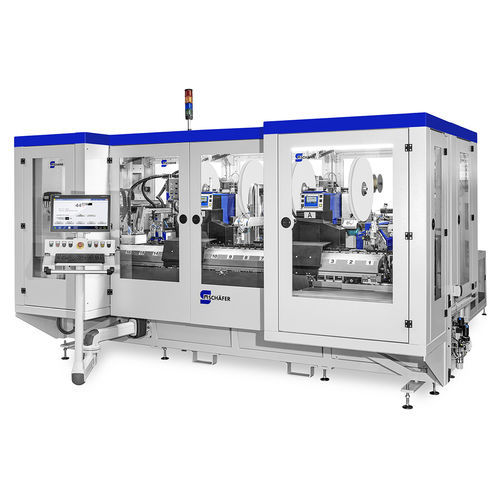

図版
製品ページの図版は例示的であり、オプションや特定の装備を示す場合があります。

技術仕様

• 製品：SynchroLine INDIVIDUAL POF光ケーブル用自動化システム
• 処理材料：ワイヤ、フェルール光ケーブル、ピグテール光ケーブル
• フェルールケーブル芯径：1 mm
• フェルールケーブル被覆径：2.3 mm（着色）
• ピグテールケーブル芯径：1 mm
• ピグテールケーブル被覆径：1.5 mm（黒）
• 端末：フェルール（標準）；ピグテール ピンおよびソケット
• 生産能力（例）：1230 mmで最大840本/時（フェルール）；4350 mmで570本/時；8500 mmで545本/時；ピグテール60–280 mmで最大800本/時
• ステーション数：7（フェルール）、9（ピグテール）
• シャトル数：37
• HMI / 制御：WireStar（主）、STI（ステーション）
• 表示：タッチスクリーン
• 電源：400 V、50/60 Hz
• 圧縮空気：6 bar
• 寸法（W x D x H）：4480 x 5925 x 2700 mm（目安）
• 重量：約3500 kg
