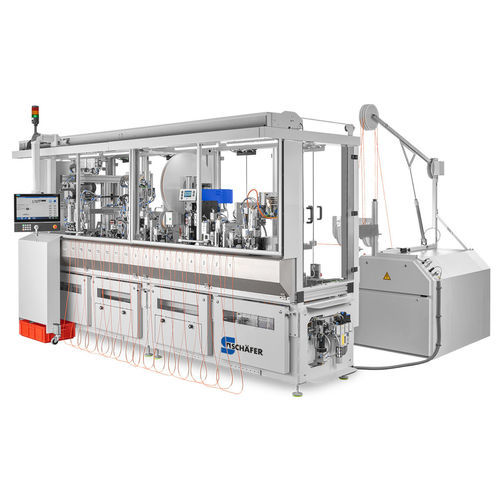

ケーブル用オートメーション システム SynchroLine INDIVIDUAL

全自動高容量組み立て

製品概要
SynchroLine INDIVIDUALは、医療用ケーブルの生産向けに設計された全自動ワイヤ加工機です。導体の高精度な圧着、特殊コネクタの装着、および準備済みワイヤに対する連続した組立工程を実行します。システムはシャトル式トランスファーシステムを基盤とし、各処理ステーション間でワイヤを搬送します。

トランスファーシステムを用いた柔軟なライン構成
トランスファーシステムはシャトルで個別のワイヤを各処理ステーションに移動させ、完全自動のワークフローと医療製造に適した柔軟なライン構成を可能にします。

ケーブル生産の準備
低張力ワイヤアンワインダーが二芯ワイヤをほぼ無張力で供給し、バッファに所定の長さの余長を蓄えます。アンワインド速度は必要に応じて制御され、製品に応じたワイヤ長が最初のステーションで切断・整備されます。

直感的なユーザーインターフェース
タッチスクリーン制御は多言語対応の直感的なUIを提供し、ユーザーロールや動作モードの選択が可能です。ネットワーク機能により現代的な生産環境への統合やレシピ・プロセス管理が容易になります。

作業者の高い安全性
監視された安全装置により作業者保護が確保されます。保護扉の開放は安全電気回路を遮断し、全てのモーターを停止させます。本機は機械指令、電気安全およびEMCに関する適用される欧州指令に準拠しています。

全工程の概要

• ワイヤのアンワインドと供給
• 長さ切断と絶縁剥離
• ワイヤの拡げ
• 導体の順次圧着
• コネクタの供給
• 芯線へのコネクタ装着
• 製品の品質検査
• ケーブルの回転・ラベリング

技術仕様

• ステーション搬送用シャトルを備えたトランスファー方式の自動ケーブル加工
• 医療用ケーブル生産向けの高性能ワイヤ加工
• 導体の精密圧着と特殊コネクタの適用
• 制御された供給のためのバッファ保存を備えた低張力アンワインダー
• 製品依存の長さに対応する切断・剥離ステーション
• 多言語UI、ユーザーロール、ネットワーク機能を備えたタッチスクリーン制御
• 監視された安全装置；保護扉は安全電気回路を遮断しモーターを停止
• 適用される欧州の機械、電気およびEMC指令への適合
• 図はオプションや特定装備を示す場合があります
