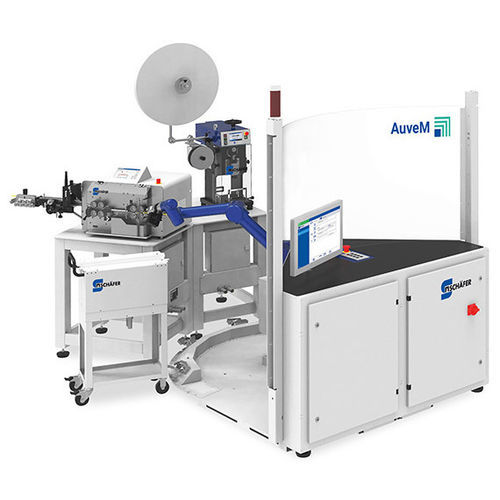

生産用オートメーション システム FlexLine EXTENDED

プロセスケーブル用全自動

概要
FlexLineシステムは、モジュール式ロボットを基盤としたケーブルおよび端子の自動処理ソリューションです。Schäferはワイヤーハーネスやケーブル組立向けに顧客要件を反映した構成を提供し、多品種・少量から中量の生産に対応する高い自動化を実現します。

モジュール式システムと機能
FlexLineは、矯正、被覆剥離、圧着、挿入、ロック、置き付け、検査などのモジュールを組み合わせたケーブル組立用の包括的なソリューションです。既存機器の統合や改良が可能です。中央のロボットが工程間の中間製品を搬送し、処理・検査ステーションは任意の順序で配置でき、容易に交換・拡張できます。

柔軟性と生産コンセプト
短いセットアップ時間、光学参照技術、中央ロボットによるハンドリング、アプリケーションソフトで管理される処理レシピにより、バッチサイズ1までの柔軟な生産が可能です。オプションのネットワーク化により、中央での生産調整を行い機械稼働率を向上できます。

操作性と品質
WireStar操作ソフトはタブレットPCで利用可能な操作画面を提供し、プロセス管理を支援します。モジュール式の検査ステーションによりインライン品質確認が可能で、最終製品の360°画像、製造・品質プロセスのログ記録、原材料まで遡れる100%のトレーサビリティなどの品質機能を備えます。試験データはデータベースおよびインターフェース経由で出力され、拡張検査に利用できます。

カタログ
詳細な技術情報は製品説明カタログ（PDF）をご参照ください。

利点

• 多様なケーブル・端子に対応するモジュール式処理システム
• バッチサイズ1でも経済的な自動化
• 既存の機械・装置の統合と再利用が可能
• 処理・検査ステーションの容易な交換・拡張
• 生産および品質パラメータの100%記録・ログ

技術仕様

• 各種ケーブル・端子処理に対応するモジュール式ロボットシステム
• 統合可能な機能：矯正、被覆剥離、圧着、挿入、ロック、置き付け、検査
• 中間製品搬送用の中央ロボット
• 任意の順序で構成可能な処理ステーション
• 柔軟な位置決めを可能にする光学参照技術
• WireStarアプリケーションソフトで管理される処理レシピ
• タブレットPCによる操作
• 短いセットアップ時間と生産調整のためのネットワーク化オプション
• 品質統合：モジュール式検査ステーション、最終検査の360°画像
• データベースとインターフェースを介した100%のトレーサビリティとログ記録
