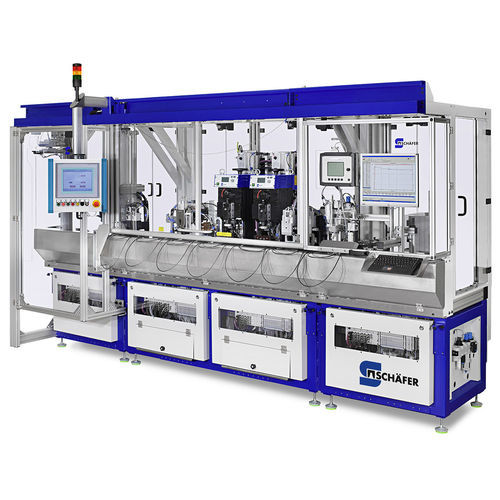

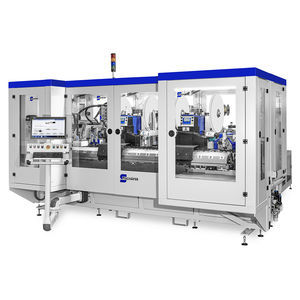

プロセスオートメーション システム SynchroLine INDIVIDUAL

生産用ケーブル用溶接用

製品概要 本システムは、太陽光発電（フォトボルタイクス）向け電気アセンブリの全自動生産を目的に設計されています。シャトルカート式の革新的な搬送システムが効率的な生産の技術基盤を形成し、部品の分離・供給用の専用モジュールで補完されます。

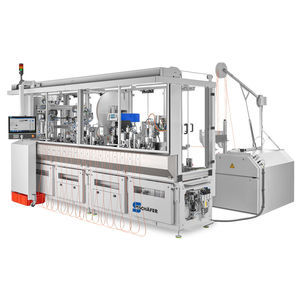

ケーブル製造の準備 2心ケーブルのほぼテンションフリーの供給は、専用に開発されたアンワインダーで行われます。巻き戻し速度は需要に応じて制御可能で、対応するケーブル長がバッファに蓄えられます。最初の処理工程では、ケーブル端の絶縁被覆をインラインで粗面化します。別のステーションでは製品固有の長さに切断し、ケーブルの被覆を剥きます。

アセンブリの生産 搬送システムはシャトルカートによりケーブルをペアでステーション間に搬送します。端子や部品の分離・供給は準備プロセスと並行して行われます。一方のケーブル側では4点圧着により高精度な接続が行われます。反対側は圧縮（コンパクション）され、抵抗溶接により電気アセンブリに接続されます。

直感的なユーザーインターフェース タッチスクリーン制御システムは直感的な多言語ユーザーインターフェースを提供し、安全で容易な操作を可能にします。ユーザーロールや動作モードの選択、機械のネットワーク機能により、柔軟で現代的な工程運用が可能です。

操作員の高い安全性 操作員保護は監視された保護装置により確保されます。保護扉を開くと安全回路が遮断され、すべてのモーターが停止します。本システムは機械・電気の安全性および電磁両立性に関する欧州指令に準拠しています。

工程全体の概要

• インラインでの絶縁被覆の粗面化
• 長さ切断および被覆剥離
• 端子の分離および供給
• 電気部品の供給
• 端子・部品との圧着（4点圧着）
• コンパクションおよび抵抗溶接
• 品質保証のための検査

図示 図は代表例であり、オプションや特定装備を示す場合があります。誤記や変更の可能性があります。

技術仕様 / 特性

• システム種別：SynchroLine INDIVIDUAL transfer automation system
• 用途：太陽光発電 / フォトボルタイクス向け電気アセンブリの製造
• 搬送：ケーブルをペアで搬送するシャトルカート式搬送システム
• 供給：バッファ貯留を備えた2心ケーブルのほぼテンションフリー供給用専用アンワインダー
• インライン工程：絶縁被覆の粗面化、長さ切断、被覆剥離
• 組立工程：端子/部品の分離・供給、4点圧着、コンパクション、抵抗溶接
• 制御：多言語UI、ユーザーロール、動作モード、機械ネットワーク機能を備えたタッチスクリーン制御システム
• 安全性：監視された保護装置；扉開放で安全回路を遮断；欧州の機械・電気安全およびEMC指令に準拠
• ドキュメント：パンフレット（PDF）あり
