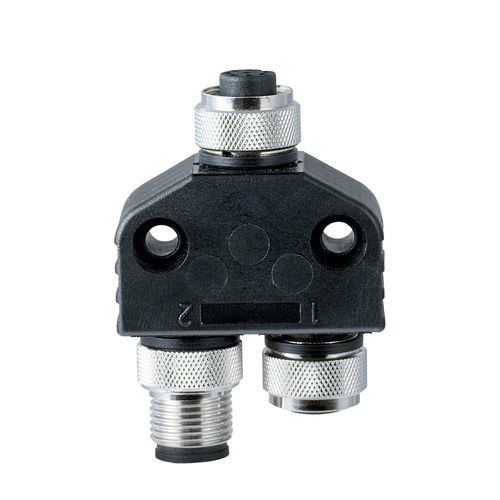

データ用コネクター AZM-Y-8P-IO

電線対電線ねじロック式メス

製品概要
シリーズ配線用のM12 Y型アダプタコネクタ、型式AZM-Y-8P-IO。1 個の8極オスコネクタと2 個の8極メスコネクタを備え、センサやアクチュエータのネットワーク配線に使用されます。

主な特長

• 構成：1 x オス 8極；2 x メス 8極
• 保護等級：IP67
• 定格電圧：30 VDC；動作電流 最大4000 mA（4 A）
• M12ねじでコンパクトな寸法、狭小スペースでの設置に適合

技術仕様

• 型式：AZM-Y-8P-IO
• 品番：103000333
• EAN：4030661504568
• 認証：cULus
• eCl@ss（v12.0 / v11.0 / v9.0）：27-44-01-06
• ETIM（v7.0 / v6.0）：EC002925
• 総重量：60 g

機械的データ

• 締付トルク 最大：1 Nm
• コネクタコード（A側）：A
• コネクタロック方式：ねじ締め式
• ケーブルグランド材質：金属（CuZn）ニッケルめっき
• ハンドル材質：プラスチック（TPU）

電気的データ

• 定格電圧：30 VDC
• 動作電流：4000 mA（4 A）
• 外部配線・機器のヒューズ定格：4 A
• 外部機器給電 — 定格電流：1000 mA（1 A）

環境・寸法

• IP等級：IP67
• 周囲温度：-25 ... +75 °C
• 寸法（L×W×H）：54.5 mm × 38 mm × 20 mm
• ISOねじ径：M12

用途と推奨組合せ
センサおよびソレノイドロックのシリーズ配線向けに設計されています。推奨組合せ：センサおよびソレノイドロック。
