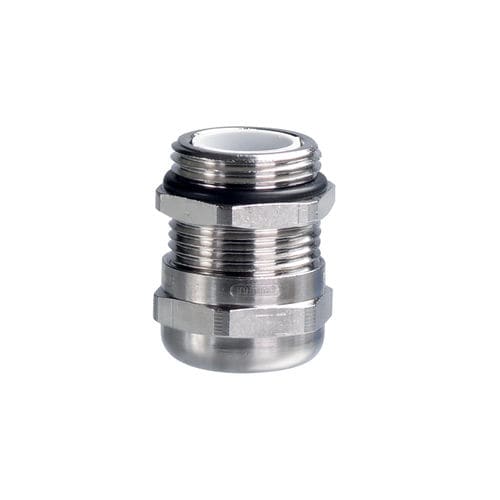

ニッケル真鍮製ケーブルグランド ACC-CGLD-M20-MS

IP68IP69Kメートル

製品特徴

• M20ねじ用ケーブルグランド
• 材質：ニッケルめっき黄銅
• 保護等級：IP68、IP69K

注文データ
製品型式：ACC-CGLD-M20-MS
品番（注文番号）：103006011
EAN（European Article Number）：4030661439785
eCl@ss 番号, バージョン 12.0：27-14-08-02
eCl@ss 番号, バージョン 11.0：27-14-44-34
eCl@ss 番号, バージョン 9.0：27-14-44-34
ETIM 番号, バージョン 7.0：EC000441
ETIM 番号, バージョン 6.0：EC000441


一般データ
材質：ニッケルめっき黄銅
総重量：28 g


機械的データ
ナットの締め付けトルク、最大：8 Nm


機械的データ - 接続技術
許容ケーブル断面積、最小：6 mm
許容ケーブル断面積、最大：12 mm


機械的データ - 寸法
ねじ長さ：29.3 mm
ねじのねじ切り長さ：6 mm
ねじ径：24.4 mm
直径、ピッチ表示付きメートルISOねじ：M20 x 1.5


周囲条件
保護等級（IP）：IP68、IP69K


仕様 / 技術仕様

• 型式 / 呼称：ACC-CGLD-M20-MS
• 品番：103006011
• EAN：4030661439785
• 材質：ニッケルめっき黄銅
• 総重量：28 g
• ケーブルグランド寸法：M20
• 保護等級：IP68、IP69K
• 締め付けトルク（最大）：8 Nm
• 許容ケーブル断面積：6 mm – 12 mm
• ねじ長さ：29.3 mm
• ねじ切り長さ：6 mm
• ねじ径：24.4 mm
• メートルねじ：M20 x 1.5
