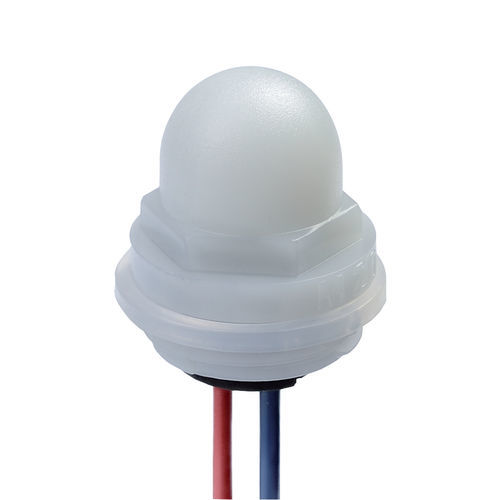

LED照明灯 ACC-IL-G24-M20-OR

ねじ式IP67円形

製品の特長

• 視認性向上のための橙色LEDと白色（クリア）ドーム
• M20 x 1.5 のケーブル取付口にねじ込むタイプ；ケーブル長 0.2 m（予め配線済み）

注文データ
製品型式: ACC-IL-G24-M20-OR
品番（発注番号）: 161186263
EAN（欧州商品番号）: 4030661350608
eCl@ss 番号、バージョン12.0: 27-37-12-11
eCl@ss 番号、バージョン11.0: 27-37-12-11
eCl@ss 番号、バージョン9.0: 27-37-12-11
ETIM 番号、バージョン7.0: EC000223
ETIM 番号、バージョン6.0: EC000223

一般データ
ドームの色: 白
総重量: 21 g

一般データ - 機能

• 表示灯: 有り
• ケーブル導体本数: 2
• 光学信号: 有り

機械的データ
締付けトルク 最大: 1.5 Nm

機械的データ - 接続技術
ケーブル長: 0.2 m
導体断面積: 0.34 mm²
導体断面積: 22 AWG

機械的データ - 寸法
取り付け高さ: 20 mm
対辺幅: 17 BK
ドーム直径: 15 mm
ねじ径（メートルISOねじ、ピッチ表示）: M20 x 1.5

環境条件
保護等級: IP67
周囲温度: -5 ... +70 °C

電気的データ
定格動作電圧: 24 V DC
動作電流: 20 mA

状態表示
LEDの色: オレンジ（アンバー）

仕様 / 技術仕様

• 型番: ACC-IL-G24-M20-OR
• ブランド: Schmersal
• 品番: 161186263
• EAN: 4030661350608
• 表示灯: 有り
• LED色: オレンジ / アンバー
• ドーム色: 白
• 保護等級: IP67
• 定格電圧: 24 V DC
• 動作電流: 20 mA
• ケーブル長: 0.2 m
• 導体断面積: 0.34 mm² (22 AWG)
• 取り付け高さ: 20 mm
• ドーム直径: 15 mm
• ねじ: M20 x 1.5
• 最大締付けトルク: 1.5 Nm
• 総重量: 21 g
