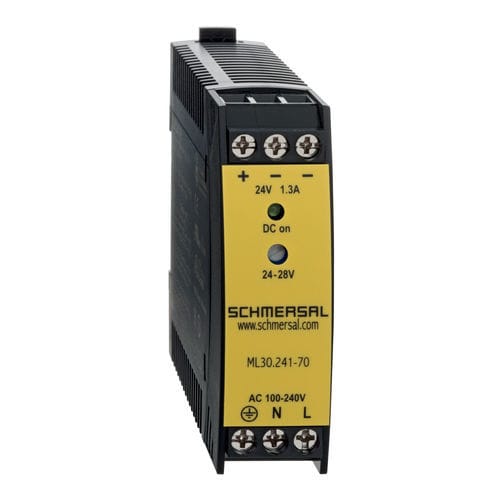

DINレール電源 ML30.241-70

AC/DC単一出力単相

製品特長

• 単相DINレール取付け電源、広範囲AC入力（100–240 VAC）対応
• 調整可能なDC出力 24–28 V（前面ポテンショメータで22–28 V調整）
• 出力30 W、最大出力電流 1.3 A（24 V）/ 1.1 A（28 V）
• 最大効率89.4%および統合PFCコイル搭載
• 幅22.5 mmのコンパクト設計で高密度設置に適合
• 迅速なDINレール取付けとネジ端子による接続

注文データ
製品タイプ表記：ML30.241-70
記事番号（注文番号）：103015923
EAN（欧州商品番号）：4030661505275
eCl@ss番号、バージョン12.0：27-04-07-01
ETIM番号、バージョン7.0：EC002540

一般データ

• 規格：EN 50178; EN IEC 60204-1; EN IEC 60947-1; EN IEC 60947-5-1; EN IEC 60947-5-3; EN IEC 60947-5-5; EN IEC 62061; IEC 60364-4-41; IEC 62103
• 気候的耐性：IEC 60068-2-30
• 総重量：140 g

一般データ - 特長

• 統合システム診断、状態表示：あり
• LED数：1

機械的データ

• 取付け：IEC 60715準拠の標準DINレールにスナップ取付け

機械的データ - 接続方式

• 電気接続の種類：ネジ端子
• ケーブル断面積、最小：0.5 mm²
• ケーブル断面積、最大：6 mm²
• クリップの締付けトルク：1 Nm
• 許容ケーブル種別：可撓性；単線

機械的データ - 寸法
幅：22.5 mm
高さ：75 mm
奥行き：91 mm

使用環境

• 筐体の保護等級：IP20
• 周囲温度（動作）：-10 ... +70 °C
• 保管および輸送温度：-40 ... +85 °C
• 振動耐性：2 g
• 衝撃耐性：30 g 6 ms、20 g 11 ms（IEC 60068-2-27）
• 汚染度：2

電気的データ

• 周波数範囲：50 Hz / 60 Hz
• 動作電圧：100 ... 240 VAC（-15 % / +10 %）
• 電圧範囲の種類：AC
• 定格動作電圧：100 ... 240 VAC
• 動作電流：0.3 mA / 0.54 mA
• 制御用定格AC電圧、最小（50/60 Hz）：100 VAC
• 制御用AC電圧、最大：240 VAC
• 制御用DC電圧、最小：110 VDC；最大：300 VDC
• DC出力電圧：24 ... 28 VDC（前面ポテンショメータで22～28 V調整）
• 最大出力電流：1.1 A / 28 VDC；1.3 A / 24 VDC
• 最大出力電力：30 W
• 効率：最大89.4%
• 統合PFCコイル

短い説明

• 広範囲AC入力と調整可能なDC出力を備えたコンパクトな単相DINレール電源
• DINレールへの迅速な取付けと省スペース設置（幅22.5 mm）を目的とする設計

技術仕様

• 型番：ML30.241-70
• 品番：103015923
• EAN：4030661505275
• 入力電圧：100-240 VAC（-15% / +10%）
• 周波数：50 / 60 Hz
• 出力電圧：24-28 VDC（調整可能 22-28 V）
• 出力電力：30 W
• 最大出力電流：1.3 A（24 VDC）/ 1.1 A（28 VDC）
• 効率：最大89.4%
• 寸法（W × H × D）：22.5 mm × 75 mm × 91 mm
• 重量（総量）：140 g
• 保護等級：IP20
• 動作温度：-10 ... +70 °C
• 保管温度：-40 ... +85 °C
• 取付け：IEC 60715準拠のDINレール
• 接続：ネジ端子、0.5 ... 6 mm²
• 汚染度：2
