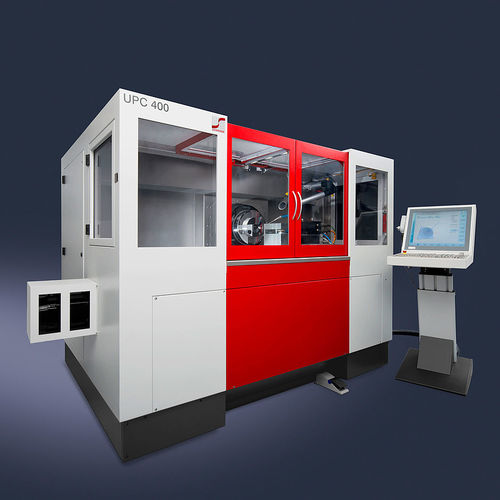

3軸マシニングセンタ UPC 400

横型光学機器用剛性

UPC 400のご紹介 先駆的なUPC 400は、優れた形状精度と最高のスループットで超精密自由曲面を製造するための新しい柔軟なプロセスを表しています。 UPC 400は、生産装置と測定装置の完璧な共生として設計されています。 材料加工、計測、データ処理など、自由形状加工に必要なすべてのプロセスは、単一の機械プラットフォームに統合されています。 単一のクランプ設定で、直径400 mmまでの光学系に対して完全な製造および測定手順を実行できます。 新しいソフトウェアは、高度なデータ処理とシンプルなユーザーフレンドリーなインターフェースを兼ね備えています。 SCHNEIDERのシングルソースデータ処理に続いて、加工および測定に必要なデータファイルは1つのみです。 これにより、通常はデータを歪ませる複数の変換ステップが不要になります。 ソリッドデザイン、優れたパフォーマンス ソリッド花崗岩ベースの上にUPC 400は、リニアダイレクトドライブ、静圧スピンドル技術、および静水圧ガイド方法を組み合わせています。 堅牢な機械プラットフォームは、振動の影響を大幅に最小限に抑えます。 UPC 400は、新しい革新的なキネマティクスのコンセプトと独自のX軸スライド設計を組み合わせて高精度を実現します。 UPC 400には、3つの軸から5つの軸が付属しています。 ダイナミックZ軸はワークピーススピンドル（C軸）を運び、遅い工具加工を実現します。 X軸スライドは、高速工具、固定ダイヤモンド工具、フライス加工、計量、オプションのB軸を運びます。 統合測定 UPC 400は、フルエリア自由形状測定システムを搭載した初の超精密機械です。
