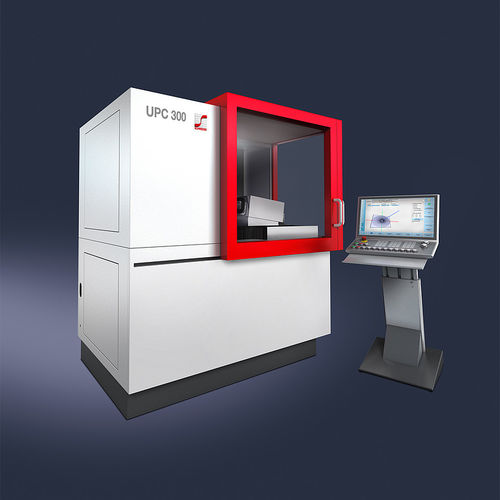

3軸マシニングセンタ UPC 300

横型光学機器用モジュール式

UPC 300のご紹介 最も正確なUPC 300は、自由曲面の高度にダイナミックな加工用に設計された3軸機械（X、Z、C）です。 オプションのロングストローク高速工具により、自由形状加工の生産性が大幅に向上します。 高速工具は、時間のかかるスロー工具加工を必要とせずに、幅広い自由形状形状を処理できます。生産性と精度を非常にユニークな方法で組み合わせることができます。 オプションのB軸は機能を強化し、回折構造や高絞り角度の加工を最適にサポートします。 高品質の光学測定システムにより、自由曲面全体の機械一体型非接触測定が可能です。 独自のデータ処理機能と組み合わせることで、自由曲面の修正再加工が可能で、最高の精度を実現できます。 メリット 最高の生産性とスループットロングストローク高速ツールユニークなモジュラープラットフォーム統合高品質の光学測定シングルソースデータ処理による最大データ精度フリーフォーム加工における最高精度最新の制御およびドライブ 技術技術データ ワークピース直径： 300ミリメートル、オプション700ミリメートルまでの 軸： X、Z、CオプションB、ZF リニア軸：350ミリメートル（ 静水圧）Z軸：350ミリメートル（ 静水圧） 軸真直度： X-、Y-、Z軸：0.1μm/ 100mm未満 高速工具： ZF軸：30ミリメートル（空圧） スピンドル： C軸（C軸（低解像度）：9300 rpm（空圧） C軸（高解像度）：2500 rpm（空圧） フライス加工：60000-80000 rpm（空圧） マシンベース： 天然花崗岩の 消費電力： 最大2.5 kVA平均。 空気要件： 最小8バール（116プシ） 機械重量： 約2950キロ（6504ポンド）
