全自動組み立てライン

ハンドリング用自動搬入・搬出家電セクター用

製品概要

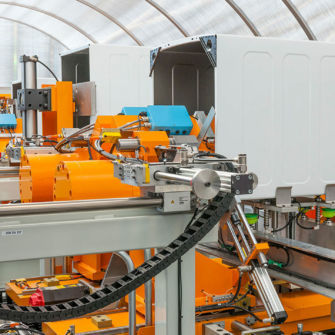

Scottの洗濯機筐体組立ラインは、大量生産向けに設計された完全自動のクリンチ組立システムです。設備全長は22メートル、サイクルタイムは約20秒を実現します。ブラケットはビジョンシステムで誘導されたロボットにより供給されます。クリンチ工程はBTM工具とScottが設計した油圧・機械機構を採用しています。本システムはCEに適合しており、動作音は約75 dBaです。

筐体組立

• 自動：洗濯機筐体用の完全自動クリンチ組立ライン。ビジョンシステムでガイドされたロボットによるブラケット自動供給。ボウルフィーダーによる足ネジ自動供給と精密トルク制御。クリンチラインはBTM工具とScott開発の専用油圧・機械機構を使用。
• 速度：設備全長22メートル、典型的な生産サイクルタイムは1個あたり約20秒。
• 安全：機械に連動した透明スライド式保護扉で全面的に保護され、セーフティロックでインターロックされ、安全PLCで監視されます。追加の開口部はライトカーテンで保護され、必要な安全基準に適合します。
• 安定性：Scottによる標準的で高度かつ安定した構造設計。工具の自動向き調整と信頼性の高いクリンチ接合システムにより、安定した組立品質を確保します。
• 騒音：動作音は約75 dBaの静音性。

技術仕様 / 仕様一覧

• サイクルタイム：1個あたり約20秒。
• 設備全長：22メートル。
• 自動化：ビジョンシステムで誘導されたロボットによるブラケット自動供給を備えた完全自動クリンチ組立ライン。
• クリンチシステム：BTM工具とScottの専用油圧・機械機構を使用した信頼性の高いクリンチ接合。
• 足ネジ供給：精密トルク制御を備えた自動ボウルフィーダー。
• 安全システム：インターロック付き透明スライド保護扉、セーフティロック、セーフティPLC監視。追加開口部はライトカーテンで保護。
• 規格：CE適合。
• 騒音レベル：約75 dBa。
• 構造：高度で安定した構造設計、工具の自動向き調整。
