金属部品製造ライン

自動高速連続

概要

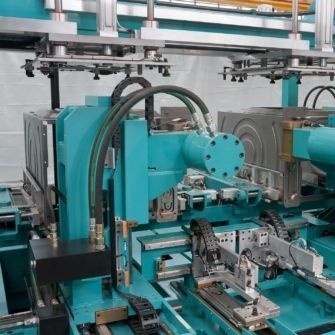

Scottの洗濯機筐体向けプレス・組立ラインです。生産性を重視して設計されており、800Tプレスでは構成により基礎不要で約4.5秒の高速サイクルを実現します。材料供給は積み重ね供給（スタック）またはコイル供給の2方式に対応。CE要件に準拠したインテリジェントな安全システムを統合しています。

自動化

• 筐体組立向けのプレスおよびクリンチ工程を完全自動化。
• ライン構成：溶接用プレスユニットと連結された5台のプレスによるインライン生産。
• 材料供給：生産要求に合わせて積み重ね供給またはコイル供給を選択可能。
• クリンチライン：BTM工具とScott設計の油圧・機械式クリンチ機構を採用。

速度

• 設備全長：44 m。
• ラインの生産サイクル：セットアップにより最大約12秒。
• 800Tプレスのサイクル：構成により約4.5秒（基礎不要の場合）。

安全

• 透明スライド防護扉を機械に連動して施錠し、安全PLCで監視。
• その他の開口部はライトカーテンで保護し、求められる安全基準を満たします。

安定性

• Scottによる標準的で高度かつ安定した構造設計。
• 工具の自動位置決めにより安定した段取りと切替を実現。
• プレスの設置面積はコンパクトで、標準構成では特別な基礎を必要としない場合が多いです。

騒音

• 通常の稼働音：約80 dBA。

主な仕様 / 技術仕様

• 商品名：Washer Cabinet Press and Assembly Line。
• 800Tプレス：公称サイクル約4.5秒（基礎不要、構成に依存）。
• プレスライン構成：溶接プレスユニット＋5台のインラインプレス。
• 供給方式：積み重ね供給またはコイル供給。
• クリンチライン：BTM工具、Scott設計の油圧・機械式クリンチ機構。
• 設備全長：44 m。
• 生産サイクル（ライン）：セットアップにより最大約12秒。
• 安全装置：スライド防護扉のインターロック、セーフティPLC監視、ライトカーテン。
• 騒音レベル：約80 dBA。
• プレスの設置面積：コンパクト、標準構成では特別な基礎が不要な場合が多い。
