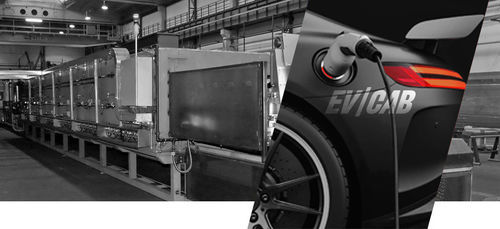

ろう付け炉 EV/CAB

チャンバー予熱電動

概要
連続式EV/CAB炉は、可変速ドライブで駆動されるステンレス製メッシュコンベヤを用いてアルミニウム部品の制御雰囲気ろう付けを行います。CABプロセスは、酸素を除いた窒素雰囲気下でアセンブリをろう付け温度まで加熱し、部品内の温度均一性と一貫した接合形成を確保します。

EV/CAB — 電動モビリティ向けの炉設計
EV/CABシステムは、大型の車載バッテリー冷却器やアルミ製熱交換器のろう付け向けに設計されています。高容量の連続生産や多様な部品寸法に対応する構成が用意されています。

• 放射（ラジエーション）CAB炉: 同一サイズの部品を連続処理するのに適しています。比例制御の電気加熱または天然ガス燃焼を用いる加熱マッフルを採用。複数の独立加熱ゾーンが炉長方向の均一な温度分布を実現します。他のCAB方式と比べて初期投資と保守負荷が低めです。
• 対流/放射CAB炉: 対流による予熱と放射によるろう付けを組み合わせ、質量や寸法の異なる部品を同一サイクルで処理可能にします。初期ゾーンは対流と放射を併用して均一に予熱し、放射部で最終温度に導きクラッドの融解と接合形成を行います。投資は中程度で、コンパクトな設置面積で高い処理能力を実現します。
• 全面対流CAB炉: 純粋な対流加熱による制御雰囲気炉で、最も多様な部品を最短サイクルで処理できます。循環窒素雰囲気と強制対流により±3 °Cの温度均一性を達成します。同等の生産量で設置面積が小さく、混載処理や大型熱交換器に有効です。

グリーンな電動モビリティと設計上の特徴

• 電気自動車向け部品のろう付けを支援します。
• 雰囲気管理の効率化により排出削減に寄与します。
• 加熱・冷却ゾーンを独立制御し工程精度を確保します。
• 波形マッフル設計と専用カーテン室により熱的・雰囲気的安定性を維持します。

特長 / 技術仕様

• モデル / シリーズ: EV/CAB（アルミ製EV用途向け連続CABシステム）
• コンベヤ: 可変速ドライブで駆動されるステンレス製メッシュベルト
• 雰囲気: 酸素を含まない制御窒素（対流システムでは再循環）
• 温度制御: 複数の独立加熱ゾーン；対流システムで±3 °Cの均一性を実現
• 加熱方式: 比例制御電気加熱または天然ガス燃焼（設計による）
• 利用可能な炉タイプ: Radiation CAB、Convection/Radiation CAB、Full Convection CAB
• 用途: 大型バッテリー冷却器や電動モビリティ・自動車向け大型熱交換器のろう付け
• 生産: 大量の連続生産に適合；対流型は最短サイクルと混載処理を実現
• 設置面積: 対流システムは同等生産量でコンパクトな設置を提供
• 設計特長: 波形マッフル、カーテン室、熱・雰囲気安定性を確保する独立ゾーン
• 投資・保守: 放射ユニット — 低めの資本・保守；複合ユニット — 中程度の資本で高速処理
