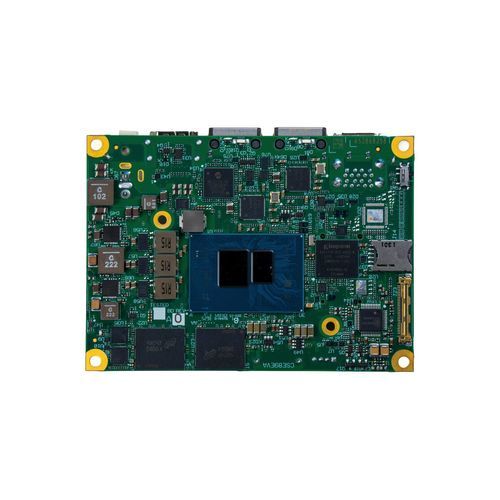

Pico-ITXシングルボードコンピュータ PN SBC-pITX-ADL-N

Intel® Alder Lake-NSATA3M.2

概要
Intel® Atom™ プロセッサー「Alder Lake N」Embedded PC Client N Series を搭載したエッジ向け Pico-ITX SBC。コンパクトな100 x 72 mmフォームファクタで、LPDDR5メモリ、先進的なマルチメディア・接続機能を備えています。

主な特長

• CPU：Intel® Atom™ Processor "Alder Lake N" Embedded PC Client N Series（N50、N97、N200、i3-N305などのSKU）
• グラフィックス：最大2系統の独立ディスプレイ（LVDS/eDP + HDMI）；Intel® Gen12 UHD（Intel® Xe）最大32 EU；4K60ハードウェアデコード/エンコード（HEVC/H.265、AVC/H.264、VP9、SCC）、AV1はデコードのみ
• メモリ：LPDDR5-5200 焼き付け、最大16 GB、IBECC対応
• 接続性：最大2x 2.5GbE、M.2 E-Key（Wi‑Fi+BT）、M.2 B-Key（WWAN）＋Nano‑SIM対応

セキュリティ & ソフトウェア

• Secure Boot 組み込みにより初回起動時からシステム整合性を確保
• OTA アップデートによる安全なリモートソフトウェア配信
• デバイスモニタリングによる稼働状況・状態の継続監視
• YoctoベースのOS統合；サポートOSイメージ：Microsoft® Windows 11 IoT Enterprise LTSC、Edgehog OS
• Docker コンテナサポートによる隔離されたアプリケーション運用
• EN18031-1 準拠の認証セキュリティ

仕様

• フォームファクタ：Pico-ITX、100 x 72 mm
• CPUオプション：N50（Dual Core 1.0 GHz / Turbo 3.4 GHz、6W）、N97（Quad Core 2.0 GHz / Turbo 3.6 GHz、12W）、N200（Quad Core 1.0 GHz / Turbo 3.7 GHz、6W）、i3-N305（8コア 1.0 / 1.8 GHz、Turbo 3.8 GHz、9W/15W）
• メモリ：LPDDR5-5200 焼き付け、最大16 GB、IBECC
• ビデオ：eDP 1.4b または single/dual channel LVDS 18/24-bit；HDMI 1.4b；解像度：eDP 最大4096x2304、HDMI 最大3840x2160 @20–30Hz、LVDS 最大1920x1080
• ストレージ：eMMC 5.1 オプション最大128 GB；1x SATA Gen3（7p M コネクタ + 4p 電源）；1x M.2 SATA（Socket 2 B-Key、2242/3042/3052/2260）
• ネットワーク：最大2x 2.5GbE（RJ45）；M.2 Wi‑Fi/BT（E-Key 2230）；M.2 WWAN（B-Key）＋Nano‑SIM
• I/O：2x USB 3.1 Gen2（10 Gbps）Type-A；3x USB 2.0 ヘッダ；2x シリアル（RS-232/RS-422/RS-485）ヘッダ；S/PDIF出力およびMic In を備えたHDオーディオコーデック
• 拡張・セキュリティ：2x I2C、8x GPIO、1x SPI（拡張ヘッダ）；TPM 1.2/2.0 オプション；オンボードファンコネクタ；フロントパネル用 RST/PWR ボタン信号およびアクティビティLED用ヘッダ
• 電源：12 V DC 配線；RTC 用ボタン電池
• 対応OS：Microsoft® Windows 11 IoT Enterprise LTSC；Edgehog OS
• 動作温度：0 °C ～ +60 °C（商用版）
• 寸法：100 x 72 mm（3.93" x 2.83"）
• 型番：PN SBC-pITX-ADL-N
