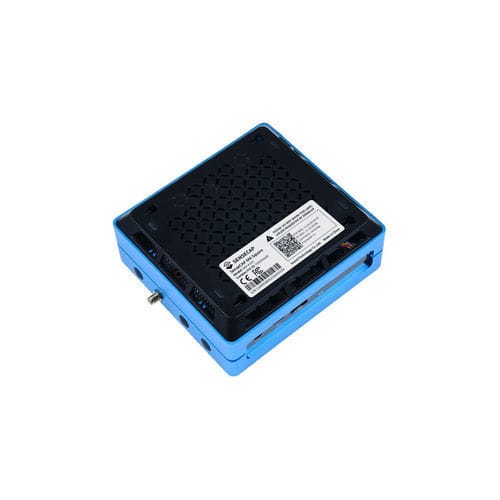

EDGEPC SenseCAP M4 Square

卓上Intel® Celeron® J4125ディスプレイ ポート

概要
SenseCAP M4 Squareは、複数のWeb3.0およびIoTアプリケーションを実行するためのエッジゲートウェイです。CUMULUS FluxNode、Heliumライトホットスポット、その他のdAppをdAppセンター経由で展開でき、分散型コンピュートとLoRa/LoRaWANの長距離カバレッジを提供します。

主な特徴

• プラグアンドプレイ：ノーコードで複数dAppを環境設定なしに展開可能。
• マルチdApp対応：SenseCAPのdAppセンターからアプリを展開可能。現時点でFluxとHeliumをサポート、今後dApp追加予定。
• クラウドサービス：購入、展開、デバイスライフサイクル管理、Bluetoothセットアップ、監視のためのワンストップクラウドツール。
• 性能：Intel® Celeron® J4125（2.0–2.7 GHz）、4コア/4スレッド。TPM 2.0およびECC608暗号チップを内蔵し、安全な認証を提供。
• 低消費電力：標準消費電力 約10 W（約7.2 kWh/月）。
• セキュリティ：TPM 2.0とECC608によりソフトウェア脅威や不正アクセスから保護。

ハードウェア概要
SenseCAP M4 Squareは、Quad-core Intel® Celeron® J4125とRP2040コプロセッサ、デュアル2.5GbEポート、複数の無線インターフェース、4K出力、512 GB内蔵SSD、および拡張オプションを備えています。

CUMULUS FluxNode — プラグアンドプレイ展開手順

• ステップ1：電源を入れ、インターネットに接続
• ステップ2：SenseCAP Hotspotアプリをインストールしてログイン
• ステップ3：BluetoothでアプリをSenseCAP M4にペアリング
• ステップ4：FluxNode情報を入力して展開開始；デバイスが自動でFluxNodeを展開します

Helium Light Hotspot — 設定手順

• ステップ1：電源を入れ、インターネットに接続
• ステップ2：SenseCAP Hotspotアプリをインストールしてログイン
• ステップ3：BluetoothでアプリをSenseCAP M4 Squareにペアリング
• ステップ4：Helium dAppをインストールし、位置とアンテナを設定してHeliumに送信

電力および運用上の注意
標準消費電力は10 W（≈7.2 kWh/月）。世界平均電気料金 $0.144/kWh を用いると年間約 $12.61 に相当します。無線バージョン：US915、EU868。認証：FCC、CE。

パーツ一覧

• SenseCAP M4 Square ×1
• LoRaアンテナ ×1
• ユーザーマニュアル ×1
• 国際電源アダプター ×1
• SenseCAPステッカー ×2

技術仕様

• プロセッサ：Intel® Celeron® J4125（2.0–2.7 GHz）
• コプロセッサ：Raspberry Pi RP2040（Dual-core Arm Cortex M0+）
• LoRa周波数：EU868 863–870 MHz / US915 902–928 MHz
• アンテナ：LoRa 3 dBi 外部アンテナ（台座付）
• グラフィックス：Intel® UHD Graphics 600（250–750 MHz）
• メモリ：LPDDR4 8 GB
• ストレージ：内蔵 512 GB SSD
• 無線：Wi‑Fi 802.11 a/b/g/n/ac @ 2.4/5 GHz HT160
• ネットワーキング：Intel® 226-V PCIe 2.5GbE LAN、Wake-On-LAN、PXE
• オーディオ：マイク＋ヘッドホン コンボコネクタ
• USB：USB 2.0 Type-A ×2、USB 3.1 Type-A ×1、USB 3.1 Type-C ×1
• ビデオ：HDMI 2.0a / DP1.2a 最大 4096×2160 @ 60Hz
• 拡張：M.2 Key B (2242/2280): SATA III, USB2.0, UIM; M.2 Key M (2242/2280): PCIe 2.0 ×4; Micro SD, SIMスロット, SATA III
• 動作温度：0°C〜45°C
• 保管温度：-20°C〜60°C
• TPM：内蔵 TPM 2.0
• 電源入力：DCジャック 5.5/2.1 mm または Type-C PD（DCジャック 12–19V、Type-C 15V）
• 寸法：130 × 120 × 50 mm
• 認証：FCC、CE
