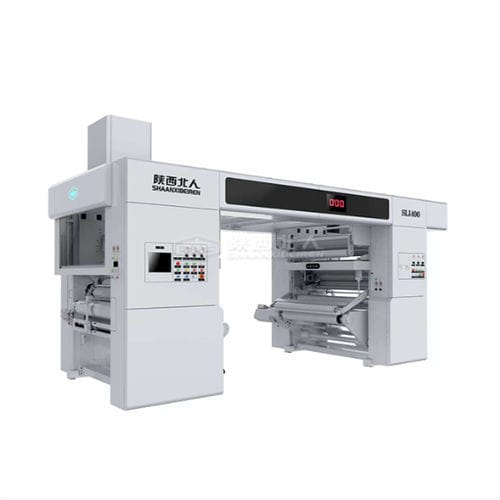

ロール・ツー・ロールラミネート マシン 溶媒なし自動高速
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- ロール・ツー・ロール
- その他の特徴
- 自動, 産業用, 巻取り機能付き, 高級品, ドライ, 高速, 溶媒なし, コンパクト
- 応用
- 紙用, ポリエチレンフィルム用, PETフィルム用, BOPPフィルム, フレキシブルな素材用, 梱包用, アルミニウム紙用
- その他の機能
- 巻取り
- 温度
最少: 35 °C
(95 °F)最大: 45 °C
(113 °F)- 最大幅
最少: 50 cm
(19.7 in)最大: 125 cm
(49.2 in)- 支えられている厚み
最少: 7 µm
最大: 130,000 µm
(5 in)
詳細
製品概要
100% 固体接着剤を使用してフレキシブル基材を接着する無溶剤単一ステーションラミネーション機。VOCフリーの生産、エネルギー消費の低減、食品接触安全が求められる包装ライン向けにコンパクト設計。各種フィルムやアルミ箔のラミネートに対応し、安定した高品質な結果を提供します。
この無溶剤単一ステーションラミネーション機を選ぶ理由
主要プロセスパラメータ
技術仕様
Parameter : Specification
Maximum Speed : 300-450 m/min
Coating System : 5-roller precision metering
Adhesive Application : 0.8-2.0 gsm
Tension Control : Closed-loop servo motor with dancing rollers
Operating Temperature : 35°C-45°C
Mixing Accuracy : ±1% error tolerance
Substrate Compatibility : 7-micron Alu-foil to heavy films
Adhesive Type : Two-component polyurethane
Footprint : Compact single-station design
Control System : Advanced PLC with touchscreen HMI
主な用途
高度な機能
追加の運用ノート（FAQハイライト）
技術的特徴 / 仕様
100% 固体接着剤を使用してフレキシブル基材を接着する無溶剤単一ステーションラミネーション機。VOCフリーの生産、エネルギー消費の低減、食品接触安全が求められる包装ライン向けにコンパクト設計。各種フィルムやアルミ箔のラミネートに対応し、安定した高品質な結果を提供します。
この無溶剤単一ステーションラミネーション機を選ぶ理由
- 環境面の利点：溶剤排出ゼロ。乾燥炉が不要になり、エネルギー消費を削減します。
- 操作の簡便性：単一ステーション構成で単独操作者が運転可能、セットアップが速く直感的な操作。
- 食品接触の安全性：溶剤を使用しない工程により化学物質の移行リスクを低減し、FDAおよびEUの食品接触規制への適合を支援します。
- コスト効率：短中期ロットではタレット式に比べ初期投資が低く、セットアップ時の材料廃棄を削減します。
主要プロセスパラメータ
- 印刷幅：500 mm - 1250 mm
- ロールの装填/排出：エアテープ巻取り + エア拡張シャフト
- 印刷可能材料：BOPP、PE、PET、CPP、LDPE、NY、アルミ箔、紙、複合フィルム
- 適用業界：フレキシブル食品包装、日用化学品包装、医薬品包装等
- 印刷速度（例）：400 m/min
技術仕様
Parameter : Specification
Maximum Speed : 300-450 m/min
Coating System : 5-roller precision metering
Adhesive Application : 0.8-2.0 gsm
Tension Control : Closed-loop servo motor with dancing rollers
Operating Temperature : 35°C-45°C
Mixing Accuracy : ±1% error tolerance
Substrate Compatibility : 7-micron Alu-foil to heavy films
Adhesive Type : Two-component polyurethane
Footprint : Compact single-station design
Control System : Advanced PLC with touchscreen HMI
主な用途
- スナック・菓子包装：高生産量のスナックライン向けのBOPP/VMCPPラミネートに最適。迅速な段替えに対応。
- 冷凍食品包装：PE/PEやPET/PEの組合せに適する。無溶剤接着によりコールドチェーンでもラミネートの強度を維持。
- 医薬品・パーソナルケア：サシェ向けのトリプレックスラミネートが可能。アルミ箔取扱い時も精密なテンション制御で化学的汚染を防止。
高度な機能
- 精密塗工システム：5ローラーメータリングにより超薄膜かつ均一な接着剤塗布を実現し、材料使用量と接着強度を最適化します。
- インテリジェントテンション制御：ダンシングローラーを備えたサーボクローズドループ制御で、アルミ箔のような非弾性材料を安定処理します。
- 自動混合：二液性接着剤の比率を自動制御する統合ミキシングシステムにより、品質の一貫性を保ち、作業者の介入を低減します。
追加の運用ノート（FAQハイライト）
- 硬化：典型的な硬化時間は40-50°Cで12-24時間；食品安全基準の完全硬化は48-72時間。
- アルミ箔：破断やしわを防ぐための専用テンション制御アルゴリズムを搭載。
- メンテナンス：塗工系の自動洗浄サイクルを装備；メータリング部品は接着剤の堆積を防ぐため毎日の清掃を推奨。
- ROI：～10,000 m未満の生産では、単一ステーション設計がタレット機に対して初期投資を30-40%削減し、セットアップ時の廃棄も低減することが多い。
- 一般的な不具合：オレンジピール現象は通常、接着剤の粘度過高または塗布圧不足が原因；メータリングローラー温度や供給ギャップを調整。
技術的特徴 / 仕様
- 印刷幅：500 mm - 1250 mm
- 最大速度：300 - 450 m/min
- 塗工システム：5ローラー精密メータリング
- 接着剤塗布量：0.8 - 2.0 gsm
- 接着剤タイプ：二液性ポリウレタン（無溶剤）
- テンション制御：ダンシングローラー付きクローズドループサーボモーター
- 動作温度：35°C - 45°C
- 混合精度：±1% 許容誤差（自動混合）
- 基材対応：7ミクロンのアルミ箔から厚手フィルムまで（BOPP, PE, PET, CPP, LDPE, NY, 紙, 複合フィルム）
- 設置面積：コンパクトな単一ステーション設計
- 制御システム：タッチスクリーンHMIを備えた高度なPLC
