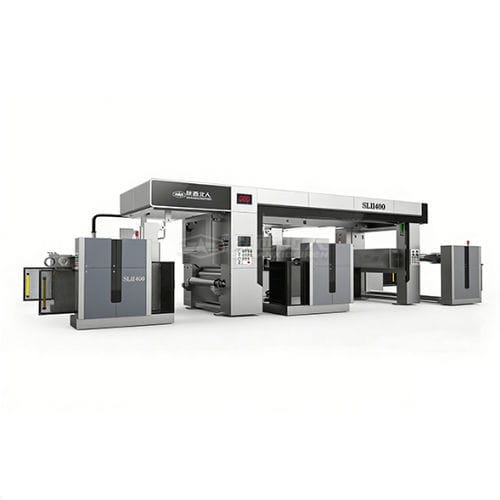

ロール・ツー・ロールラミネート マシン 溶媒なし自動高速
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- ロール・ツー・ロール
- その他の特徴
- 自動, 巻取り機能付き, 圧力式, 高精度, 高速, 溶媒なし, 制御された延伸
- 応用
- 紙用, プラスチック製フィルム用, ポリエチレンフィルム用, PETフィルム用, BOPPフィルム, 梱包用, アルミニウム紙用
- その他の機能
- 巻取り, ハンドリング
- 温度
最少: 35 °C
(95 °F)最大: 45 °C
(113 °F)
詳細
製品概要
溶剤排出ゼロの信頼性の高いラミネート設備が必要な場合、溶剤不使用 高精度ラミネート機 SLM-400 は、100% 活性成分の二成分型接着剤を用いてフレキシブル包装基材を接合します。本システムは乾燥炉や溶剤回収装置を不要にし、サーボ駆動の張力制御とミクロン単位のギャップ計測を備え、トンネリングやオレンジピールなどの欠陥を防ぎます。7μm のアルミ箔を含む敏感な材料の処理が可能で、食品安全規格にも適合します。均一な塗布と高精度により最終製品の品質が向上します。
主な技術特徴
用途
品質と製造
各機械で工場受入試験（FAT）を実施し、圧力感応フィルムを用いたニップ圧の均一性確認を含みます。塗布・供給ローラーは総合偏心（TIR）を 0.002 mm 未満に維持します。組立工場、重要部品の垂直統合、経験豊富な R&D チームにより、安定した品質と短納期を実現しています。
技術仕様（表）
Parameter — Specification
Maximum Speed: 400 m/min
Coating Accuracy: ±0.05 g/m²
Tension Control Sensitivity: ≤ ±0.1 kg
Gap Adjustment Precision: 0.001 mm increments
Temperature Control Range: 35°C - 45°C
Mixing Ratio Range: 100:40 to 100:80
Roller Run-out (TIR): <0.002 mm
Loading/Unloading System: Pneumatic tape winding + Air expanding shaft
Compatible Materials: BOPP, PE, PET, CPP, LDPE, NY, aluminum foil, paper, composite film
Bond Strength: >3.5N/15mm (standard films)
Coating Weight Variance: <3% across web width
特性／技術仕様
溶剤排出ゼロの信頼性の高いラミネート設備が必要な場合、溶剤不使用 高精度ラミネート機 SLM-400 は、100% 活性成分の二成分型接着剤を用いてフレキシブル包装基材を接合します。本システムは乾燥炉や溶剤回収装置を不要にし、サーボ駆動の張力制御とミクロン単位のギャップ計測を備え、トンネリングやオレンジピールなどの欠陥を防ぎます。7μm のアルミ箔を含む敏感な材料の処理が可能で、食品安全規格にも適合します。均一な塗布と高精度により最終製品の品質が向上します。
主な技術特徴
- 精密塗布システム：5ローラートランスファーシステムにより接着剤重量を ±0.05 g/m² 内に維持。ステッピングモーターによる 0.001 mm 刻みの機械的ギャップ調整と、ローラー衝突を防ぐ電子ギャップストップを搭載。
- インテリジェント張力制御：ロードセルを備えたクローズドループのフローティングローラーにより感度 ≤ ±0.1 kg を維持。マルチベクトル AC サーボモーターとテーパ張力ソフトにより巻取テンションを線形に低減し、高スリップラミネートでのテレスコーピングを防止。
- 自動混合ユニット：ギアポンプとコリオリ質量流量計を備えた統合接着剤ミキサーにより（通常 100:40 ～ 100:80）精密な混合比を実現。偏差が 1% を超えると自動停止。ポンプ内での接着剤の架橋を防ぐ自動溶剤洗浄サイクルを搭載。
- 温度管理システム：独立した温度制御ユニットが各ローラーを制御し、接着剤温度を 35°C ～ 45°C に保持して最適なぬれ性とオレンジピールの防止を実現。
- 搬入/搬出：ロールハンドリング用のエア拡張シャフトと空気式テープ巻取装置。
用途
- 食品包装：レトルト・加熱充填製品向けの PET/AL/CPP 構造に対応し、滅菌プロセスに適した高い接合強度を実現。
- 医薬品包装：溶剤不使用プロセスは薬剤接触材料（例：OPA/AL/PVC ブリスター構造）に適し、化学的移行を回避。
- 日用品・化粧品包装：テーパ張力制御により化粧品チューブや高級ラミネートでのテレスコーピングを防止。
- 持続可能な包装：BOPE/PE、BOPP/CPP 等のモノマテリアル構造をウェブ変形なく処理でき、リサイクル可能な包装戦略を支援。
品質と製造
各機械で工場受入試験（FAT）を実施し、圧力感応フィルムを用いたニップ圧の均一性確認を含みます。塗布・供給ローラーは総合偏心（TIR）を 0.002 mm 未満に維持します。組立工場、重要部品の垂直統合、経験豊富な R&D チームにより、安定した品質と短納期を実現しています。
技術仕様（表）
Parameter — Specification
Maximum Speed: 400 m/min
Coating Accuracy: ±0.05 g/m²
Tension Control Sensitivity: ≤ ±0.1 kg
Gap Adjustment Precision: 0.001 mm increments
Temperature Control Range: 35°C - 45°C
Mixing Ratio Range: 100:40 to 100:80
Roller Run-out (TIR): <0.002 mm
Loading/Unloading System: Pneumatic tape winding + Air expanding shaft
Compatible Materials: BOPP, PE, PET, CPP, LDPE, NY, aluminum foil, paper, composite film
Bond Strength: >3.5N/15mm (standard films)
Coating Weight Variance: <3% across web width
特性／技術仕様
- Maximum Speed: 400 m/min
- Coating Accuracy: ±0.05 g/m²
- Tension Control Sensitivity: ≤ ±0.1 kg
- Gap Adjustment Precision: 0.001 mm increments
- Temperature Control Range: 35°C - 45°C
- Mixing Ratio Range: 100:40 to 100:80
- Roller Run-out (TIR): <0.002 mm
- Loading/Unloading System: Pneumatic tape winding + Air expanding shaft
- Compatible Materials: BOPP, PE, PET, CPP, LDPE, NY, aluminum foil, paper, composite film
- Bond Strength: >3.5N/15mm (standard films)
- Coating Weight Variance: <3% across web width
