電源コネクター

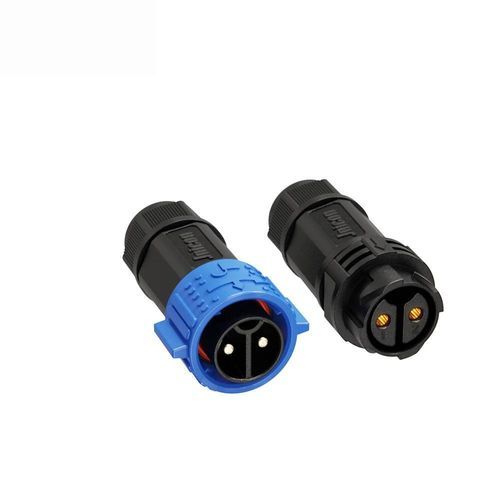

電線対電線プッシュロックM25

製品概要
現場取付け可能なM25防水コネクタ、2ピン仕様、定格50A/500V。プッシュロック式IP67シールにより、太陽光発電および蓄電設備での現地配線やカスタムハーネス組立てに対応します。

主な特長

• 50Aの電力供給 – Φ3.5mmの銅合金コンタクトは2ピン仕様で50A、500Vに対応し、高電流のPV/蓄電回路に適します。
• プッシュロック機構 – 工具不要の迅速な接続/切断、自己ロック設計で振動が多い環境でも安定した接続を確保します。
• IP67防水・防塵 – 完全密閉構造で水、粉塵、油に強く、屋外および工場床での設置に適合します。
• 幅広いケーブル対応 – 1.0mm²～6mm²（18～9AWG）を許容し、最大外径はMAX φ16mmです。
• 耐久性の高い材料と温度範囲 – UL94 V‑0難燃性エンジニアリングプラスチック筐体、動作温度 -40°C～105°C。
• 認証 – ISO9001、CE、UL、RoHS、TUV。

製品仕様
製品詳細 | 仕様1 | 仕様2 | 仕様3 | 仕様4
ピン数 | 2 Pin | 3 Pin | 4 Pin | 5 Pin
ピン径×数 | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
定格電流 | 50A | 50A | 50A | 30A
定格電圧 | 500V | 500V | 500V | 300V
耐電圧 | 2500V | 2500V | 2500V | 1500V
ケーブル許容範囲 | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG)
直径範囲 | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
保護等級 | IP67 | IP67 | IP67 | IP67
接続方式 | Push Locking | Push Locking | Push Locking | Push Locking
難燃等級 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
使用温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
認証 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

仕様 / 技術的特徴

• シリーズ: M25
• ピン配置（本製品）: 2ピン
• コンタクト径: φ3.5mm
• 定格電流: 50A (2ピン)
• 定格電圧: 500V (2ピン)
• 耐電圧: 2500V
• ケーブル断面: 1.0mm²–6mm² (18–9 AWG)
• 最大ケーブル外径: MAX φ16mm
• 保護等級: IP67 (防水・防塵)
• 接続方式: Push Locking (工具不要、自己ロック)
• 難燃性評価: UL94‑V0
• 動作温度範囲: -40℃ – 105℃
• ハウジング: 高性能エンジニアリングプラスチック、UL94 V‑0
• コンタクト: 銅合金コンタクト
• 認証: ISO9001, CE, UL, RoHS, TUV
