電源コネクター

電線対電線丸形プッシュロック

製品概要

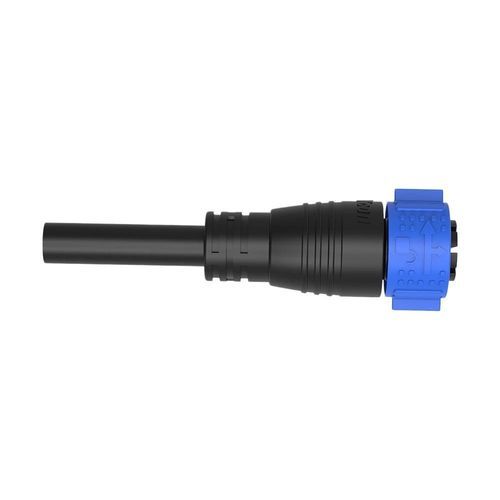

M25シリーズの2ピン、プッシュロック式、防水プレモールド（ケーブル付）コネクタ。太陽光（PV）および蓄電システム、産業用途の屋外電源接続向けに設計され、IP67保護と確実なシーリングを備えています。

主な特長

• 50Aの大電流対応 – Φ3.5mmの銅合金コンタクトはピン数により最大50Aの定格電流をサポートし、2/3/4ピン品は最大500Vの定格電圧に対応します。
• プッシュロック機構 – 工具不要で素早く着脱できる自己ロック設計により、振動の大きい環境でも安定した接続を実現します。
• IP67の防水・防塵 – 完全封止設計により水・塵・油の侵入を防ぎ、屋外や工場内で使用可能です。
• 幅広いケーブル対応 – 1.0mm²～6mm²（18～9 AWG）の導体に対応、最大外径はMAX Φ16mmです。
• 耐火性ハウジング＆広温度範囲 – ハウジングはUL94 V-0、動作温度は-40°C～105°Cで長期信頼性を確保します。
• 国際認証取得 – ISO9001、CE、UL、RoHS、TUV（機種により適用）に対応しています。

製品仕様

• 利用可能なピン構成と仕様：
• 2ピン — コンタクト径: Φ3.5mm；電流: 50A；電圧: 500V；耐電圧: 2500V
• 3ピン — コンタクト径: Φ3.5mm；電流: 50A；電圧: 500V；耐電圧: 2500V
• 4ピン — コンタクト径: Φ3.5mm；電流: 50A；電圧: 500V；耐電圧: 2500V
• 5ピン — コンタクト径: 2.7mm；電流: 30A；電圧: 300V；耐電圧: 1500V

用途と利点
太陽光発電、蓄電システム、産業用オートメーション、屋外LED照明など、IP67保護、確実なプッシュロック接続、高電流対応が求められる用途向けのプレモールドケーブルアセンブリです。シリーズはIP67/IP68を標準、IP69Kはカスタム対応可能。嵌合耐久性は500回以上（典型値）で、標準ケーブルサイズに対応し設置・保守を簡素化します。

技術仕様

• シリーズ: M25シリーズ
• ピン数（本製品）: 2ピン
• コンタクト径: Φ3.5mm
• 定格電流（2ピン）: 50A
• 定格電圧: 500V
• 耐電圧: 2500V
• 対応ケーブルゲージ: 1.0mm² ~ 6mm² (18 ~ 9 AWG)
• 最大ケーブル外径: MAX Φ16mm
• 保護等級: IP67（シリーズによりIP68 / オプションでIP69K）
• 接続方式: Push Locking（自己ロック）
• ハウジング難燃性: UL94 V-0
• 動作温度範囲: -40°C～105°C
• 耐久性: 500回以上の嵌合（シリーズ典型値）
• 認証: ISO9001、CE、UL、RoHS、TUV（機種により適用）
