電源コネクター

丸形プッシュロックM19

製品概要

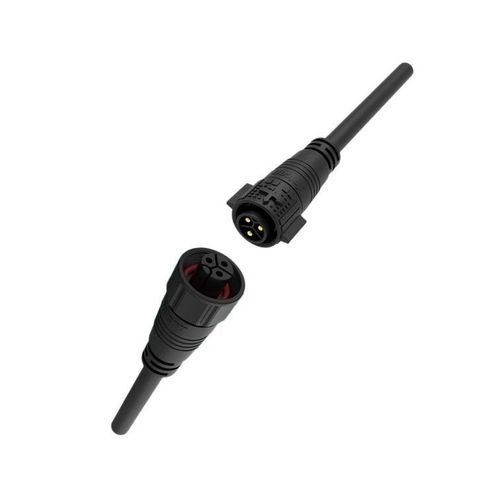

M19シリーズの防水丸型コネクタ、3ピン仕様。プッシュロック式の結合機構を採用し、概要では工業用オートメーションおよび電力配分向けに15Aと表記されています。バリアントごとの正確な定格・寸法は型番／データシートを確認してください。

主な特長

• 15Aの表記 – 概要ではΦ2.0mmの銅合金コンタクトが15A/300Vをサポートすると記載されています。最終的な定格は型番で確認してください。
• プッシュロック機構 – 工具不要で迅速な接続／取り外しが可能、現場での作業効率を向上します。
• IP67保護（標準） – 耐塵・一時的な浸漬に対応。より厳しい用途には一部モデルでIP68/IP69Kが提供されます。
• ピン数に応じたケーブル適合 – 構成により異なるが、3ピン仕様は通常1.5mm²～2.5mm²（16～12 AWG）を受け入れます。詳細は技術表またはデータシートを参照してください。
• 認証 – 一般的な認証：ISO9001、CE、UL、RoHS、TUVなど。

利点

• 信頼性の高い密閉性 – IP67モデルは粉塵や最大1mで30分の浸漬に耐えます。IP68/IP69Kは長時間浸漬や高圧洗浄向けに利用可能です。
• 広い動作温度範囲 – 標準動作温度は-40°C～+105°C。選定されたシリーズでは最大+125°Cまで対応する場合があります。
• UL94 V-0 の難燃ハウジング – 高性能エンジニアリングプラスチックを使用し、耐衝撃性と自己消火性を備えます。
• 高耐久性 – 検証済みの挿抜試験で500回以上の嵌合サイクルを想定した設計。

技術仕様（シリーズ / 3ピン参照）

• シリーズ – M19シリーズ
• 本ページのバリアント – 3ピン
• 定格電流 – 概要表記：15A（Φ2.0mmコンタクト）；参照表では一部3ピンに20Aと記載される場合があります。型番／データシートで確認してください。
• コンタクト径（概要） – Φ2.0mm 銅合金
• 定格電圧 – 300V
• 耐電圧 – 最大1500V（ピン数により異なる）
• ケーブル断面（3ピン典型） – 1.5mm²～2.5mm²（16～12 AWG）
• ケーブル外径範囲 – φ4.5～φ11 mm
• 保護等級 – 標準IP67
• 接続方式 – プッシュロック（工具不要）
• 難燃性 – UL94-V0
• 使用温度範囲 – -40°C～+105°C
• 一般的な認証 – ISO9001、CE、UL、RoHS、TUV

注意事項とバリアント

• ページ上の概要は3ピン15Aと記載されていますが、ピン数により表の値が異なる場合があります。最終選定は必ず型番とデータシートで確認してください。
• フィールド取り付けタイプ、ケーブル付成形タイプ、ハイブリッド／多ピン構成など、M19ファミリ内で複数の構成が利用可能です。
• IP68/IP69Kや表面処理、コンタクト仕様のカスタム対応はオプションで提供可能ですが、全SKUに標準装備されるものではありません。
