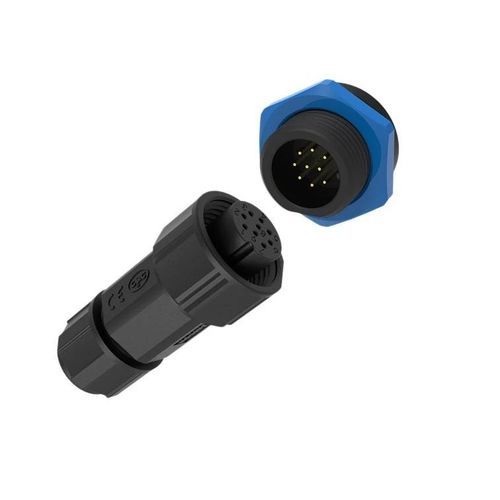

データ用コネクター

電線対基板丸形プッシュロック

製品概要
M19シリーズの5A 9ピン防水信号コネクタ。センサーネットワーク、エンコーダ、制御システムにおける信頼性の高い信号・データ伝送向けに設計されています。

主な特長

• 9ピン高密度 – Φ1.0mmコンタクトによる9ピン、5A/60V仕様で、コンパクトな筐体に高密度配線を実現。
• プッシュロック機構 – 工具不要のクイック接続により、現場での迅速な取り付け・メンテナンスが可能。
• IP67防水 – 防塵・一時的な水没に対して完全シール。モデルによりIP68やIP69Kの選択肢あり。
• 広温度範囲 – 標準動作温度 -40°C～+105°C（シリーズによっては+125°Cまで対応）。
• 国際認証 – ISO9001、CE、UL、RoHS取得。

製品の利点
信頼性の高い防水・防塵保護：IP67モデルは30分間で最大1mの一時的な水没に耐えます。より高い耐水性が必要な場合はIP68/IP69Kオプションあり。
耐久性と安全性：UL94 V-0の難燃ハウジングを採用し、衝撃に強い構造で産業用途に適合。
長寿命：接続回数500回以上の耐久性で、頻繁な抜き差し運用に対応。

仕様表
製品詳細 | 仕様1 | 仕様2 | 仕様3 | 仕様4 | 仕様5 | 仕様6
ピン数 | 2ピン | 3ピン | 4ピン | 5ピン | 3+5ピン | 9ピン
コンタクト径 x 数 | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
定格電流 | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
定格電圧 | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
耐電圧 | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
ケーブル断面積 | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
対応外径範囲 | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm
保護等級 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
接続方式 | プッシュロック | プッシュロック | プッシュロック | プッシュロック | プッシュロック | プッシュロック
難燃性 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
動作温度 | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
認証 | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

技術仕様

• 型番/シリーズ：M19シリーズ
• ピン数：9ピン
• コンタクトサイズ/径：Φ1.0mm
• 定格電流：5A
• 定格電圧：60V
• 耐電圧：500V
• ケーブル断面積：0.3mm² ~ 0.5mm² (24~20 AWG)
• 対応外径：φ4.5 - φ11 mm
• 保護等級：IP67 (防水・防塵)
• 接続方式：プッシュロッキング (工具不要)
• 難燃性：UL94-V0
• 動作温度：-40°C～105°C
• 認証：ISO9001, CE, UL, RoHS
